BS 476 Part 7 تجهیزات تست اشتعال پذیری / دستگاه تست اسپری سطح شعله

BS 476 Part 7 تجهیزات تست اشتعال پذیری / دستگاه تست اسپری سطح شعله

شرح:

مناسب برای مصالح ساختمانی بریتانیا و استاندارد تست بازدارنده شعله با شعاع بالا، مطابق با استانداردهای BS 476-7، روش آزمون برای تعیین طبقه بندی سطح گسترش شعله محصولات است.

BS 476-7 عمدتا برای تعیین گسترش شعله که بر روی سطح در معرض سطح دیوار و سقف قرار دارد استفاده می شود. روش آزمون از طریق تغییر تدریجی حرارت تابش، با شعله های کوچک برای تشعشع نمونه ها و تعیین شار گرمای بحرانی است.

تست BS 476-7: نمونه گیری در اتاق احتراق، منبع گاز پانل های تابشی گاز و گاز سوز متوسط ​​است. شدت تابش تابش در صفحه از 75 تا 32.5 کیلووات در مترمربع (سطح)، ارتفاع شعله انفجاری 75-100 میلیمتر است و صفحه تابش در همان جهت به نمونه اعمال می شود. نمونه ها به مدت 10 دقیقه در معرض تابش گرمایی قرار می گیرند. سطح رعایت انتشار شعله 1.5 دقیقه و 10 دقیقه نمونه. نتایج آزمون به 4 درجه، مواد درجه 4 بالا 4 خطر تقسیم شده و اجازه نمی دهد برای مصالح ساختمانی.

استاندارد:

BS 476 Part 7: 1997 + AC: 2014 آزمایش های آتش در مصالح ساختمانی و ساختار - قسمت 7 روش آزمون برای تعیین طبقه بندی گسترش سطح شعله محصولات

ویژگی:

1. ساختار قاب ساخته شده از فولاد ضد زنگ، ظاهر، مقاوم در برابر خوردگی؛

2. دستگاه دارای سوئیچ، سوئیچ الکترونیکی، فلاش اتوماتیک، دستگاه نظارت بر ایمنی است.

3. لوله اگزوز فولاد ضد زنگ با قطعات متحرک و ترموکوپل آسان تمیز کردن

4. لوله مشعل از فولاد ضد زنگ ساخته شده است: قطر داخلی 3.0mm، قطر بیرونی 6.4mm است؛

5. مشعل بالای نمونه قرار داده شده است تا 2 ± 2 میلیمتر در معرض قرار گیرد، سطح در معرض سطح پایین شعله فوق در 6 میلیمتر قرار می گیرد؛

6. ارتفاع شعله و نمونه مورد نظر 75 تا 100 میلی متر است.

7. اندازه نمونه 885mm x 270mm است؛

8. پانل تابشی بر روی قاب نصب شده و از سطح زمین 1250 میلیمتر است.

9. استاندارد BS476-7 فرموله دستگاه نمونه، با صفحه تابش 90 درجه؛

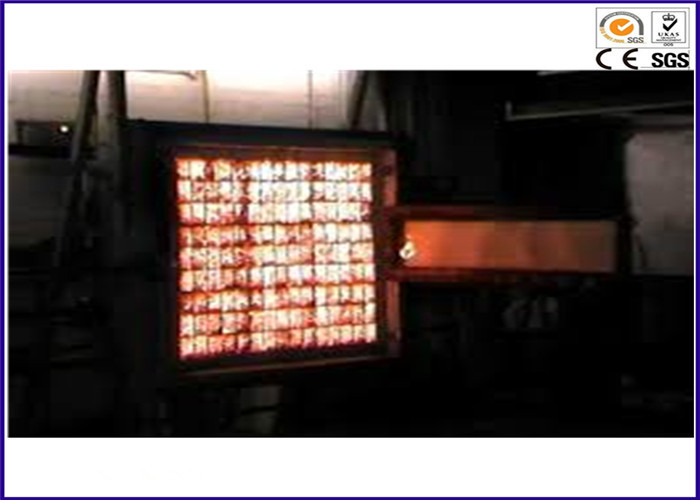

10. دستگاه تابش: پانل تابش اندازه 850mmx850mm؛ بلوک های نسوز متخلخل مخلوط گاز احتراق کامل را کامل کنید و سطح خود را سوزاند

11. دستگاه نصب نمونه از پانل های فولادی سرد و خنک کننده ساخته شده است و دمای نمونه با اندازه گیری ثابت در خروجی ثابت باید از 35 ℃ تجاوز نکند.

12. میزان جریان آب خنک کننده 12 لیتر در دقیقه است.

13. سرعت جریان گاز 1500 ± 200ml / min؛

14. نمونه ممکن است بسته به محور مرکز ابزار متفاوت باشد، به طوری که سطح تست و صفحه تابش در زوایای مختلف؛ تنظیم انعطاف پذیر از موقعیت تست؛

15. خروجی قدرت به صورت خودکار با توجه به آزمایش زمان کنترل می شود، به طور خودکار قدرت خروجی را تنظیم می کند.

16. کامپیوتر به طور خودکار داده ها را پردازش می کند و گزارش تست را چاپ می کند.

مشخصات:

1. قدرت: 220 ولت 50 وات؛

2. وزن: 400 کیلوگرم؛

3. گاز احتراق: پروپان یا گاز طبیعی (مشتری)؛

4. مجهز به یک دمنده هوا.

سیستم کنترل:

1. کابینه کنترل برق مستقل؛

2. مجهز به 17 صفحه لمسی و سیستم کنترل Labview؛

3. آزمایش هوشمند، آسان به کار؛

4. متر گاز وارداتی، جریان گاز دقیق کنترل؛

5. کالیبراسیون اتوماتیک تابش، تابش آزمایش اتوماتیک کنترل؛

6. داده های آزمایشی به صورت خودکار ذخیره می شوند، چاپ آزاد می باشند؛

7. مجهز به کامپیوتر برند؛
