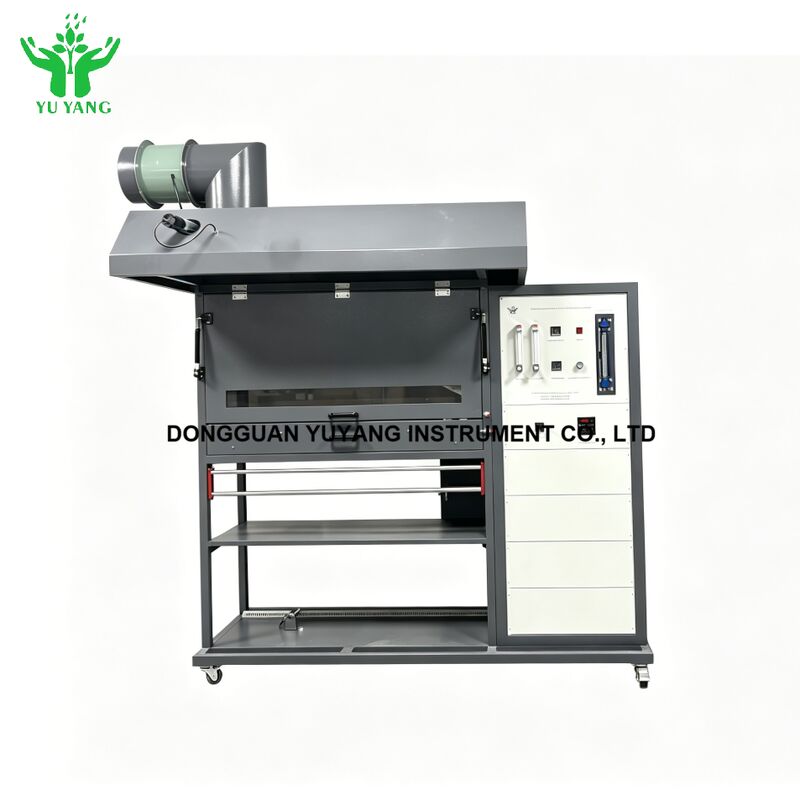

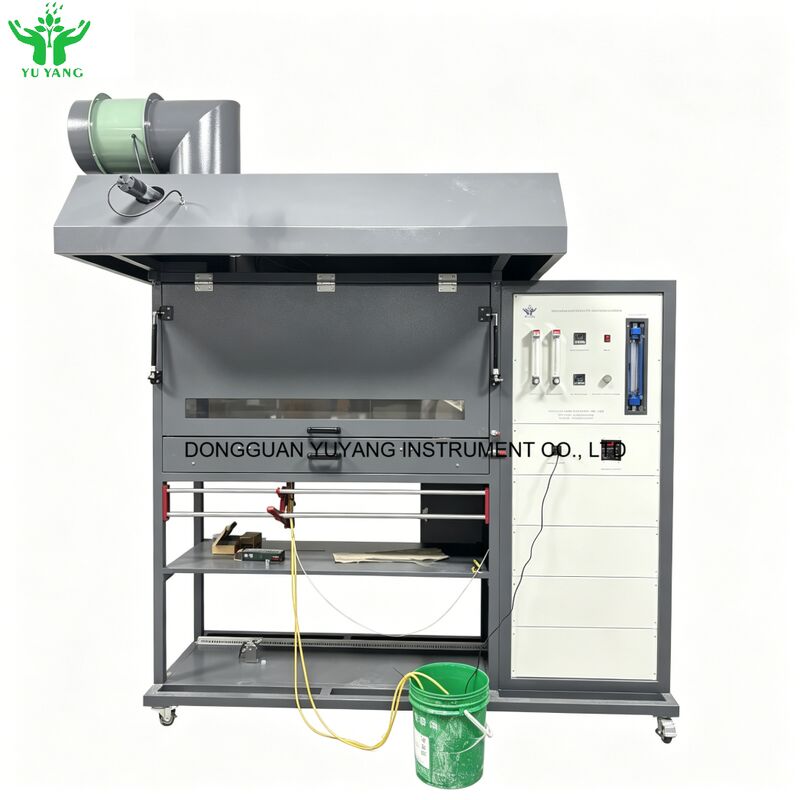

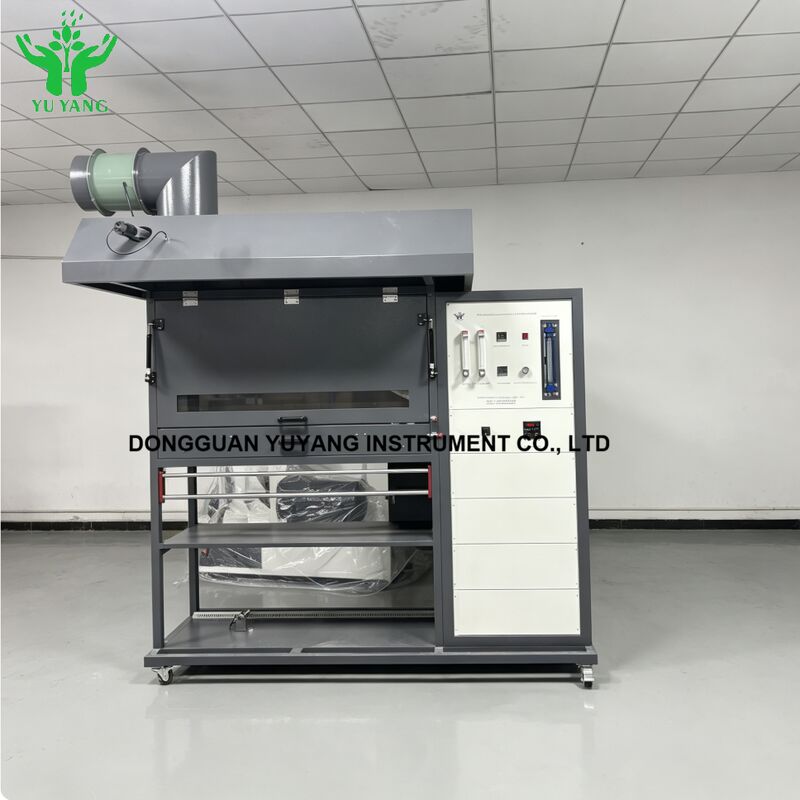

YUYANG دستگاه آزمایش پنل تابشی کفپوش ISO 9239-1 و ASTM E648

دستگاه تست پنل تابشی کف YUYANG مطابق با استانداردهای ISO 9239-1 و ASTM E648

توضیحات:

تستر پنل تابشی کف (ISO 9239، تستر پنل تابشی کف) روش آزمایشی است که به طور رسمی گسترش شعله را در شرایط پس‌کشیدگی در مواد کفپوش، زمانی که آتش در یک ساختمان در یک اتاق یا فضای مجاور رخ می‌دهد، یا گاز با دمای بالا به سطح کف تابیده می‌شود و گرمای تابشی در بالای میانه در مرحله اولیه رشد آتش انباشته می‌شود، منعکس می‌کند.

استاندارد:

ISO 9239-1: آزمون‌های واکنش به آتش برای کفپوش - بخش 1: تعیین رفتار احتراق با استفاده از منبع تابشی

ISO 9239-2: آزمون‌های واکنش به آتش برای کفپوش - بخش 2: تعیین گسترش شعله در سطح شار حرارتی 25 کیلووات بر متر مربع

ASTM E 648: روش آزمون استاندارد برای شار تابشی بحرانی سیستم پوشش کف با استفاده از منبع انرژی حرارتی تابشی

ساختار:

1. ساختار دستگاه از دو بخش تشکیل شده است: محفظه احتراق و محفظه کنترل.

2. ابعاد محفظه احتراق: حدود L1420*W1200*H2300 (میلی‌متر).

3. جنس محفظه کنترل/محفظه احتراق: صفحه فولاد ضد زنگ با کیفیت بالا 304، پردازش با دستگاه CNC.

4. مشعل: کاملاً مطابق با الزامات GB/T 11785.

5. سایر قطعات مکانیکی از فولاد ضد زنگ 304 یا فولاد 45# ساخته شده‌اند، ضد خوردگی و ضد زنگ.

ویژگی‌ها:

1. محفظه آزمون حاصل با تخته عایق سیلیکات کلسیم عایق‌بندی شده و دارای پنجره مشاهده مقاوم در برابر حرارت است.

2. مجموعه نگهدارنده نمونه فولاد ضد زنگ بر روی یک سکوی کشویی نصب شده است تا بارگذاری ایمن و آسان نمونه آزمون را امکان‌پذیر سازد.

3. حرارت تابشی با استفاده از یک پنل سوخت گازی که با زاویه 30 درجه قرار گرفته و به سمت نمونه سیستم پوشش کف که به صورت افقی نصب شده است، اعمال می‌شود.

4. پنل تابشی توزیع شار انرژی تابشی را از حداکثر اسمی 10.9 کیلووات بر متر مربع تا حداقل 1.1 کیلووات بر متر مربع تولید می‌کند.

5. نمونه کالیبراسیون ساختگی با نگهدارنده، فلومتر حرارتی کالیبره شده و نصب.

6. فاصله سوخته شده تا رسیدن به خاموشی شعله اندازه‌گیری شده و با کالیبراسیون به شار تابشی بحرانی معادل، بر حسب کیلووات بر متر مربع، تبدیل می‌شود.

7. فلومتر حرارتی: محدوده 0 تا 50 کیلووات بر متر مربع؛ گسیلندگی سطح: ε=0.95±0.05.

8. یک سیستم اندازه‌گیری دود، مطابق با DIN 50055، بر روی یک قاب جداگانه در دودکش اگزوز نصب شده است.

9. رک کنترل برای راحتی استفاده، امکان مشاهده دستگاه و کنترل‌ها در حین راه‌اندازی و کالیبراسیون تجهیزات.

10. دارای عملکرد احتراق خودکار پنل تابشی و قطع کننده ایمنی است.

محدوده کاربرد:

دستگاه شار حرارتی تابشی کف برای مواد پوششی که به صورت افقی قرار گرفته و در معرض میدان تابش حرارتی شیب‌دار با شعله کوچک قرار می‌گیرند، استفاده می‌شود؛ انواع مواد کفپوش مانند: فرش‌های نساجی، تخته‌های چوب پنبه‌ای، تخته‌های چوبی، ورق‌های لاستیکی و کفپوش پلاستیکی و مواد اسپری کف.

پارامترهای فنی:
