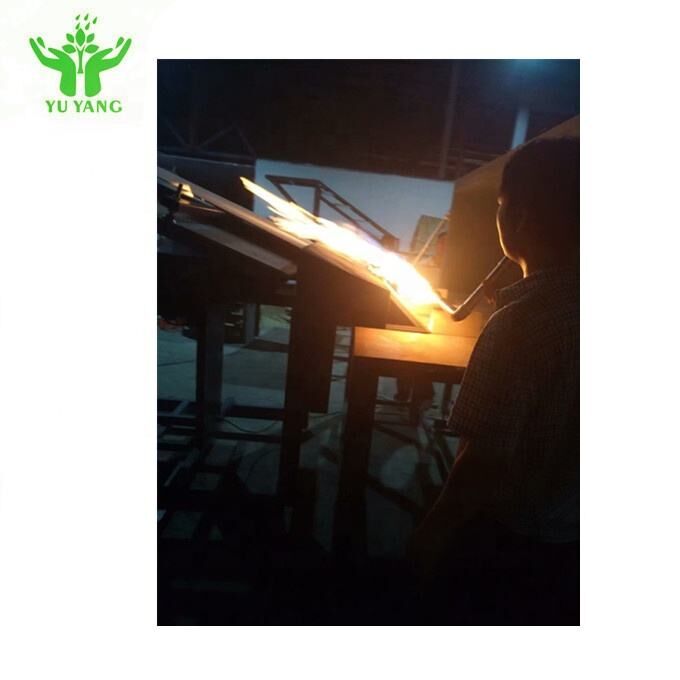

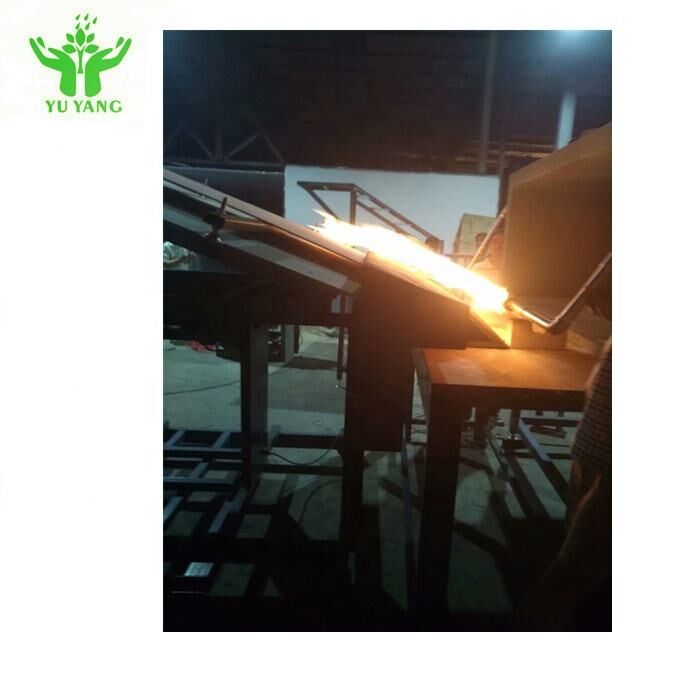

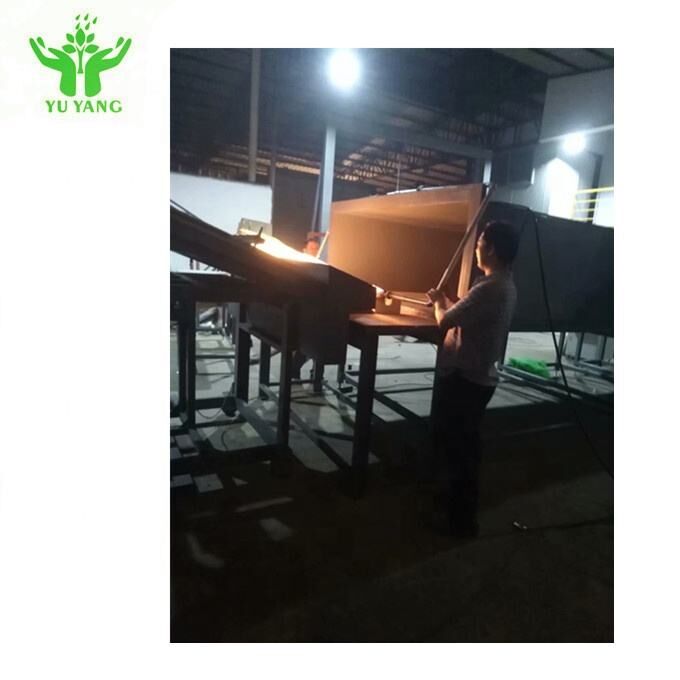

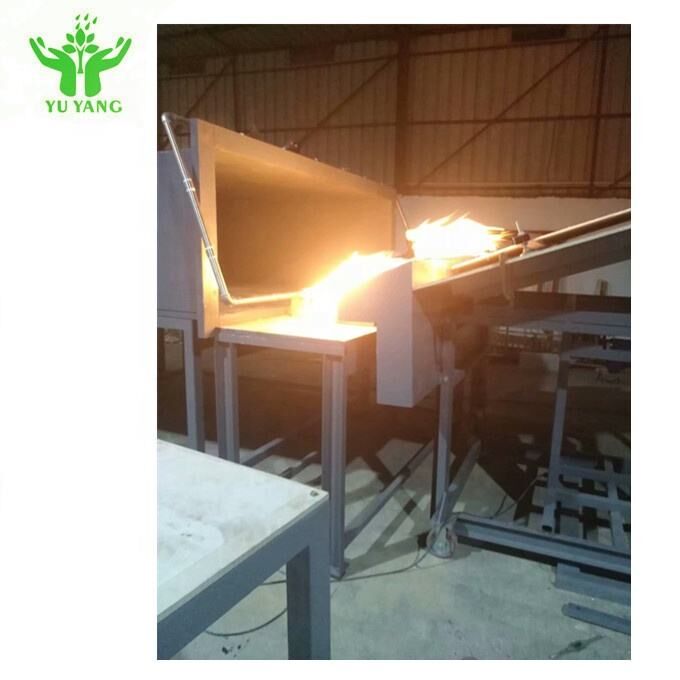

تجهیزات تست آتش سلول خورشیدی گسترش شعله و دستگاه تست مشعل سوزان

ماشین آزمایشی با نام تجاری پخش سلول خورشیدی بر اساس استانداردهای UL 1730 و IEC 61730-2 طراحی و توسعه یافته است. این ابزار شرایط واقعی را برای ارزیابی عملکرد مقاوم در برابر آتش اجزای سقف، ارزیابی نمونه ها در سطوح A (1.82m)، B (2.4m) و C (3.9m) شبیه سازی می کند. همچنین برای آزمایش عملکرد ضد حریق اجزای فتوولتائیک استفاده می شود.

• UL 1730: مانیتورهای آشکارساز دود و لوازم جانبی برای واحدهای زندگی فردی در اقامتگاه های چند خانواده و اتاق های هتل/متل
• UL 790: روش‌های تست استاندارد برای آزمایش آتش سوزی پوشش‌های سقف
• IEC 61730-2 ضمیمه A: آزمایش های آتش سوزی، آزمایش های گسترش شعله و سوزاندن با نام تجاری
• ASTM E 108-04: روش‌های تست استاندارد برای آزمایش آتش‌سوزی پوشش‌های سقف
• KS C IEC 61730-2 ضمیمه A: تست مقاومت در برابر آتش، تست گسترش شعله و سوزاندن با نام تجاری

• مواد پوشش سقف تخته سه لا: 1300 (W) × 1000 (D) × 120 (H) میلی متر برای نصب نمونه آزمایشی
• تخته تست غیرقابل اشتعال در انتهای آزمایش نصب شده است تا تلطیف پانل را متوقف کند
• برد کنترل فن فولاد ضد زنگ با زاویه تست قابل تنظیم: 1440 (L) × 940 (H) میلی متر
• براکت قاب اصلی فولادی مقاوم در برابر خوردگی: 1020 (L) × 1000 (D) × 1473 (H) میلی متر
• مونتاژ صفحه غیر قابل احتراق شبیه سازی پیش امدگی لبه بام و قرنیز: 330 (W) × 2130 (D) × 584 (H) میلی متر
• سرعت جریان هوا: 8 ± 19 کیلومتر در ساعت (5.5 متر بر ثانیه) با نظارت بادسنج
• لوله های تهویه جداگانه برای استخراج هوای خارجی
• فیلتر لانه زنبوری و پره راهنمای ورودی گاز در کانال هوا
• کانال های تهویه با پانل تنظیم شیب برای کنترل جهت جریان هوا
• صفحات راهنمای فولاد ضد زنگ برای اطمینان از جریان هوای پایدار
• مواد مجرای فولادی ضد زنگ: 2130 (W) × 762 (H) × 3000 (L) میلی متر
• فن سه فاز 220 ولت 50 هرتز با سیستم معکوس و حداقل دبی 300 متر مکعب بر دقیقه
• اینورتر سرعت متغیر بی نهایت (0-100٪ قابل تنظیم)
• مشعل های گازی برای آتش متناوب، گسترش شعله و آتش پرنده: طول 1.12 متر با شکاف 12.7 × 0.91 متر
• شیر کنترل گاز با دقت بالا برای ظرفیت 22000 Btu/min (387 کیلووات ساعت)
• ترموکوپل مشعل بالا در تست 58.7 میلی متر 888 ± 28 درجه سانتی گراد
• سیستم جرقه زنی اتوماتیک با الکترود احتراق 1.8kVp
• سیستم کنترل دما با فشار سنج با دقت بالا
• مواد پشتیبان توری فلزی با پالت های قابل چرخش

• سیستم کنترل کامپیوتر با نرم افزار LabView و صفحه نمایش LCD 10.2 اینچی
• سیستم جمع آوری داده ها با کارت های اکتسابی داده NI
• اجزای سیستم عبارتند از: ماژول ورودی ترموکوپل 16 بیتی، ماژول ورودی تبدیل A/D 16 بیتی، ماژول ورودی/خروجی داده، ماژول خروجی تبدیل A/D 12 بیتی، صفحه پشتی 4 و 8 اسلات، ماژول های LabView و ماژول شبکه اترنت
• سیستم های تست برند با مشعل های گازی که دمای 10 ± 880 درجه سانتیگراد را حفظ می کنند

• هر بخشی از مواد پوشش سقف که از عرشه آزمایش در شعله یا ذرات درخشان دمیده شده است
• باز شدن عرشه سقف از طریق لغزش، شکافتن یا انحنای مصالح
• رتبه بندی ایمنی آتش نشانی:
  • کلاس A: محدوده گسترش شعله 1.82 متر
  • کلاس B: محدوده گسترش شعله 2.4 متر
  • کلاس C: محدوده گسترش شعله 3.9 متر

• هر قطعه یا جزئی که از عرشه آزمایش در شعله آتش منفجر شود یا سقوط کند
• ناپدید شدن ذرات نورانی در اجزای سازه سقف
• ادامه احتراق قطعات یا پانل ها
