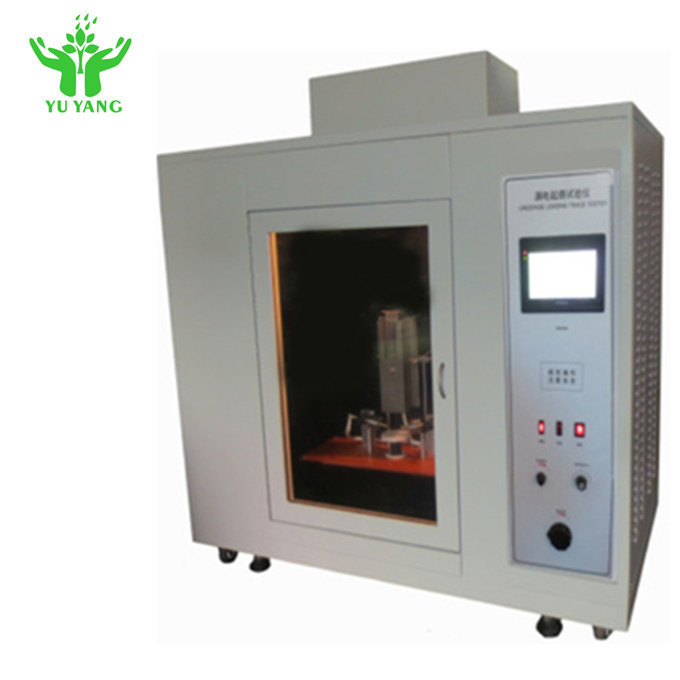

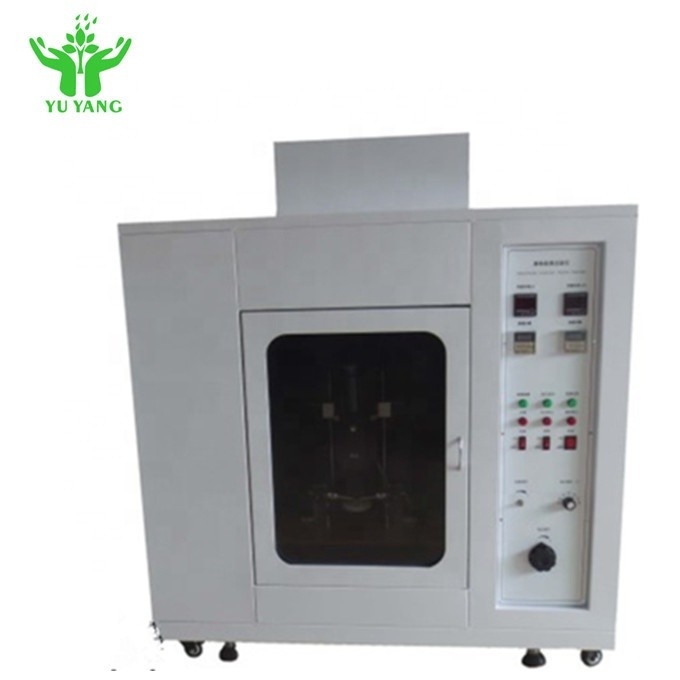

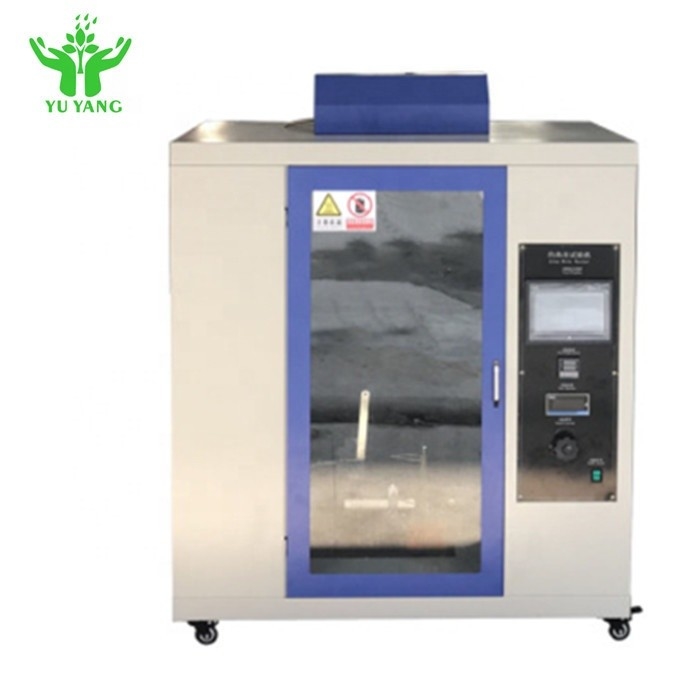

تستر شاخص ردیابی ASTM D3638-92، آزمایش ولتاژ پایین 44-50 قطره/سانتی متر مکعب

تجهیزات تست اشتعال پذیری تست کننده شاخص ردیابی ولتاژ پایین ASTM D3638-92

شرح:

تستر ردیابی ولتاژ پایین ASTM D3638-92 شرایط مرطوب/رطوبت، شاخص ردیابی تست (CTI) را شبیه سازی می کند.

و شاخص ضد ردیابی (PTI).برای محصولات الکترونیکی الکتریکی، مواد عایق جامد استفاده می شود

لوازم برقی خانگی و سایر محصولات.

روش آزمون:

روی سطح مواد عایق جامد، در الکترود پلاتین 2mmx5mm حاکم، مقدار مشخصی اعمال کنید.

ولتاژ را تنظیم کنید و زمان 30 ثانیه را تنظیم کنید، حجم قطره حاکم (0.1% NH 4CL) را در ارتفاع 35 میلی متر چکه کنید، سپس جامد را ارزیابی کنید

سطح مواد عایق تحت میدان الکتریکی ترکیبی و توانایی تحمل آلودگی متوسط،

شاخص ردیابی (CTI) و شاخص ضد ردیابی (PTI) آن را تعیین کنید.

استاندارد آزمون:

IEC60112:2003، UL746A، ASTM D 3638-92، DIN 53480، GB4706.1، GB4207 و سایر تست های معادل

استاندارد

مشخصات فنی:

1. مواد الکترود: پلاتین / فولاد ضد زنگ

2. اندازه الکترود: (2mm±0.1mm)x(5mm±0.1mm)x(40mm±5mm)، الکترود پلاتین 12mm، 30°±2° cant

3. فاصله الکترود: 4.0mm±0.01mm، زاویه 60°±5°

4. فشار الکترود: 1.00N±0.001N

5. مقاومت محلول تست: محلول A 0.1% NH 4CI، 0.05±3.95 Ω.m، محلول B 0.05±1.98 Ω.m.

6. حجم قطره: 20 قطره 0.380 ~ 0.480 گرم، 50 قطره 0.997 ~ 1.147 گرم (قابل تنظیم)

7. ارتفاع سقوط: 35mm±5mm (قابل تنظیم)

8. زمان رها کردن: 30 ثانیه ± 10.1 ثانیه، صفحه نمایش دیجیتال، از پیش تعیین شده، زمان 50 قطره 24.5 دقیقه ± 2 دقیقه

9. مقدار قطره: 1-9999، صفحه نمایش دیجیتال، از پیش تعیین شده

10. تست سرعت باد: 0.2m/s

11. ولتاژ تست: 100 ولت ~ 1000 ولت (تقسیم مقیاس 25 ولت، قابل تنظیم)

12. افت ولتاژ برق: 8٪ زمانی که 1.0A±0.1A

13. ابعاد محفظه خارجی: 600Wx1000Hx500D میلی متر

14. قطر خروجی هوا: 100mm

15. منبع تغذیه: AC 1 فاز 220V 50/60Hz 500W
