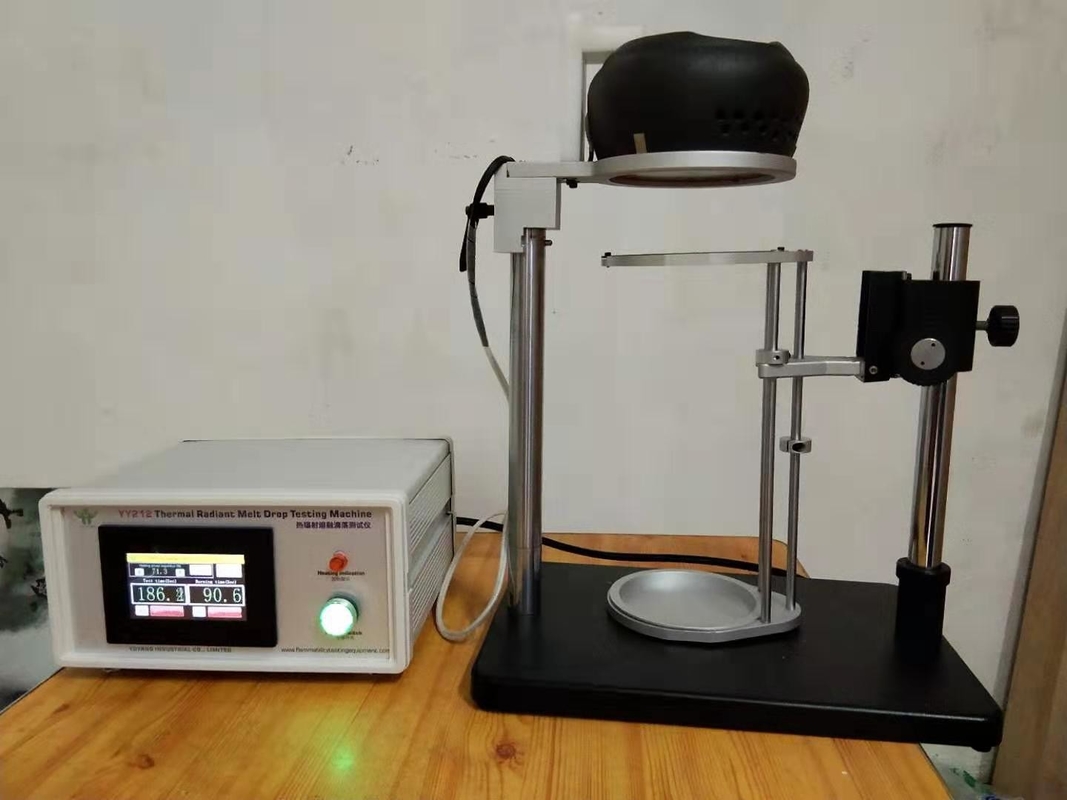

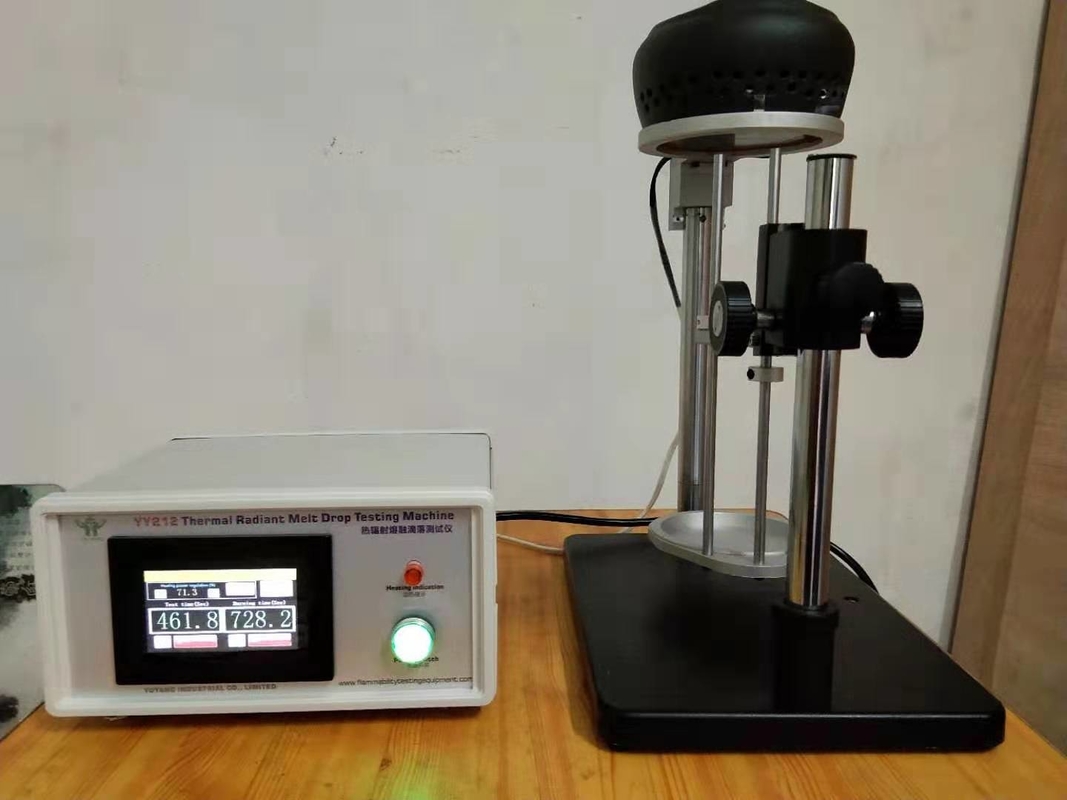

دستگاه تست قطره مذاب تابشی حرارتی NF P92-505 پیوست 7 ECE R118

دستگاه تست قطره مذاب تابشی حرارتی NF P92-505 پیوست 7 ECE R118

شرح:

این دستگاه برای آزمایش مواد مذاب حرارتی مناسب است تا مشخص شود احتراق قطرات مصالح ساختمانی تحت تأثیر منبع گرما یا نه.آزمایش یک نمونه ماده تحت منبع گرمای تابشی رادیاتور فوقانی در شرایط مشخص شده است:
1) احتراق گاز آزاد شده؛
2) قطره قطره سوزان یا غیر سوزان.
3) احتراق الیاف پنبه.

استاندارد:

ECE R118 پیوست 7-تست برای تعیین رفتار ذوبی مواد،

NF P 92-505 تست چکیدن با رادیاتور الکتریکی، مورد استفاده برای ذوب مواد

مشخصات:

1. منبع حرارت:
منبع گرما یک رادیاتور الکتریکی با توان مفید 500 وات است.سطح تابش از یک صفحه کوارتز شفاف با قطر 100 میلی متر ساخته شده است.آن را با سیم پیچ مقاومت الکتریکی، و بر روی یک شیار مارپیچ از براکت نسوز گرم می شود.

2. نگهدارنده نمونه:
تکیه گاه نمونه ها یک حلقه فلزی است که در بالای این ساپورت یک گریل ساخته شده از سیم فولادی ضد زنگ با ابعاد زیر قرار داده شده است: قطر داخلی 118 میلی متر، ابعاد سوراخ ها 2.10 میلی متر مربع، قطر سیم فولادی. 0.70 میلی متر

3. جمع کننده قطرات:
این ظرف یک لوله استوانه ای با قطر داخلی 118 میلی متر و عمق 12 میلی متر است.ظرف با پشم پنبه پر شده است.

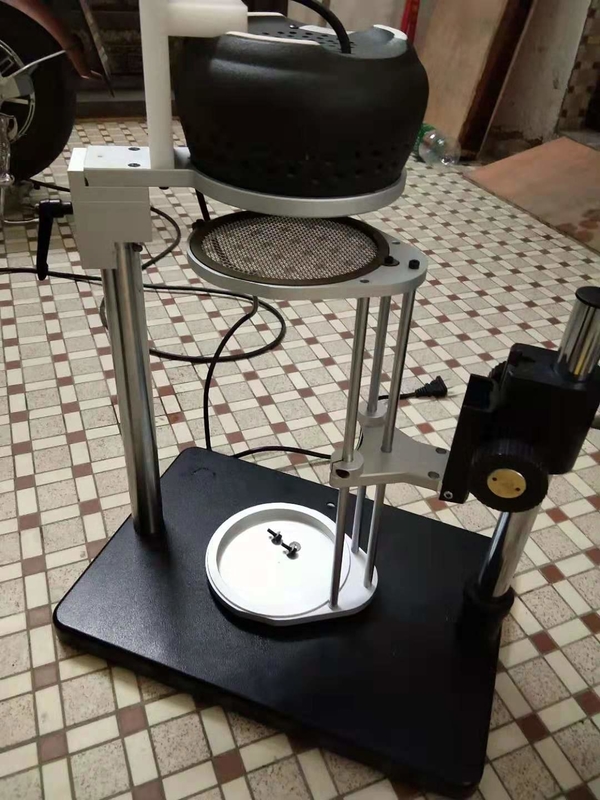

یک ... رادیاتور 400-500W;توان را می توان به صورت دلخواه در داخل اتاقک کنترل تنظیم کرد.

ب ... دسته می تواند 90 درجه بچرخد تا رادیاتور را حذف کند

ج ... خط برق، کنترلر وصل با رادیاتور.

د... پایگاه

E ... قطرات جمع کننده

F... تنظیم دسته;برای تنظیم ارتفاع بالا و پایین قطره جمع کن استفاده می شود.

G... تنظیم دسته;برای تنظیم ارتفاع بالا و پایین نگهدارنده نمونه استفاده می شود.

ح... نگهدارنده نمونه

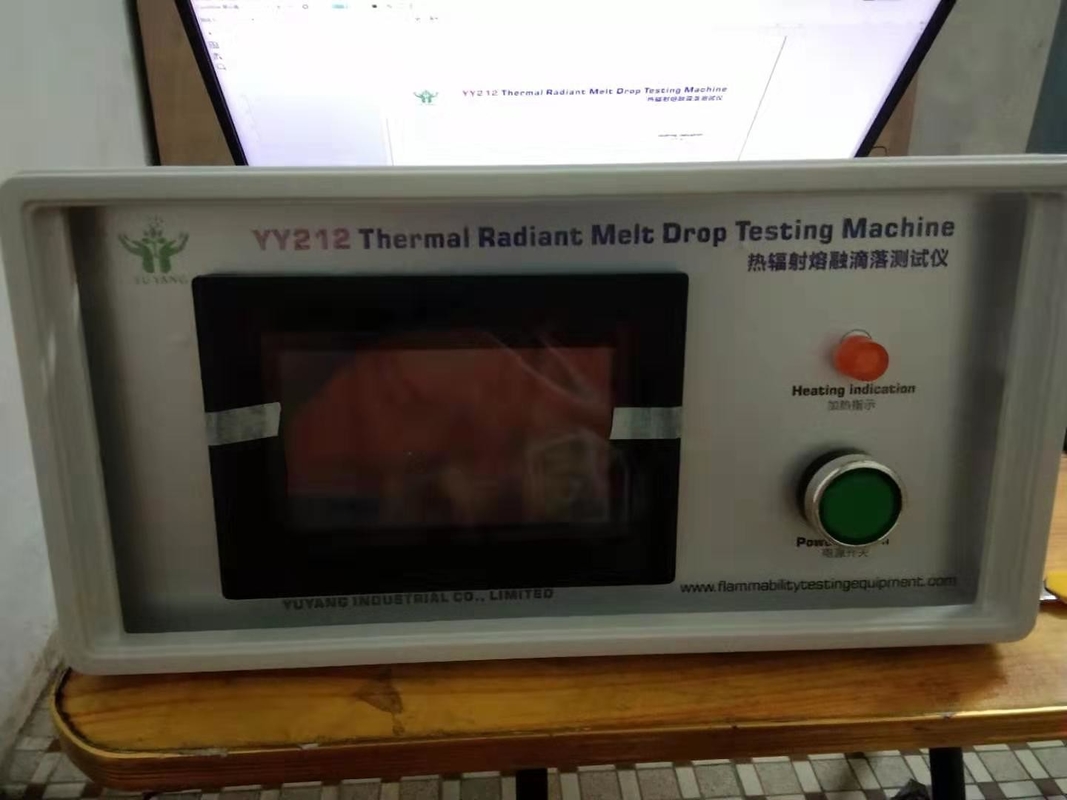

من… اتاق کنترل

A… لامپ گرمایش

ب... نمایش

C... Power: این دکمه را فشار دهید، سیستم پاور.

د... ورودی برق

E... فیوز

F... رابط منبع تغذیه رادیاتور

G...رابط کالیبراسیون

امکانات:

1. همه وسایل از جنس فولاد ضد زنگ، ظاهر زیبا و مقاومت در برابر خوردگی ساخته شده اند.

2. براکت تابش قابل چرخش است، زاویه چرخش بیشتر از 90 درجه است و نصب نمونه آسان است.

3. ارتفاع نصب نمونه را می توان تنظیم کرد.

4. رادیاتور برق

5. رادیاتور حرارت تابشی را می توان به صورت خطی از طریق تنظیم خودکار کنترل قدرت تنظیم کرد.

6. سپر تابش یک شیشه کوارتز است و قطر دهانه آن 100 میلی متر ± 5 میلی متر است.

7. تابش گرما به 3W / cm³ در موقعیت 30 میلی متر از صفحه سپر تشعشع می رسد.

8. حلقه نگهدارنده نمونه از فولاد ضد زنگ ساخته شده است و قطر داخلی آن 118 میلی متر است.

9. قطر داخلی صفحه 118 میلی متر، عمق 12 میلی متر، پلاگین داخلی از پنبه است.

10. رادیومتر داخلی شامل: ECE R118 فلومتر حرارتی فویل گرد / رادیومتر

محدوده: 0-100 (kW/m2)

زاویه دریافت: 180 درجه

نوع تست: جریان حرارتی کل

ثابت زمانی: کمتر از 1 ثانیه

روش خنک کننده: خنک کننده با آب

دقت: ± 3%

روش ثابت: فلنج
