ASTM C518 ثابت - حالت تستر رسانایی حرارت حرارتی توسط متر جریان گرما

ASTM C518 تستر رسانایی حرارتی ثابت با استفاده از متر جریان گرما

شرح:

راه محبوب که با استفاده از متر جریان گرما برای آزمایش هدایت حرارتی و مقاومت، همراه با کامپیوتر می تواند به بازرسی خودکار و تولید گزارش دست یابد.

این روش تست تکرارپذیری آسان، سریع و خوب است که مناسب برای تحویل و انتقال حرارت از مواد فلزی است. همچنین می تواند برای آزمایش پلاستیک، لاستیک، سرامیک، شیشه، گرافیت و سایر مواد عایق گرم استفاده شود.

استاندارد:

ایزو 8301 عایق حرارتی - تعیین مقاومت حرارتی حالت پایدار و خواص مرتبط - دستگاه اندازه گیری گرما

GB / T 10295 عایق حرارتی - تعریف مقاومت حرارتی پایدار و خواص مربوطه - دستگاه گرماسنج

ASTM C518 روش آزمون استاندارد برای خصوصیات انتقال حرارتی حالت پایدار با استفاده از ابزار اندازه گیری جریان گرما

EN 12667 عملکرد حرارتی مصالح ساختمانی و محصولات - تعیین مقاومت حرارتی با استفاده از صفحات حرارتی محافظ و روش های گرماسنج - محصولات مقاومت حرارتی بالا و متوسط؛

مشخصات:

1. منطقه هدایت گرما: نمونه ورق 0.01-10W / mk، دقت کمتر از 3٪.

2. اندازه گیری مقاومت حرارتی: 0.1 ~ 8 m2K / W

3. ابعاد نمونه: 100 * 100mm، ضخامت 5 ~ 20mm.

4. سطح سرد: 10 ℃ ~ 50 ℃، نمایشگر دیجیتال برای تشخیص درجه حرارت، 0.1 سطح دقت. DPI 0.01 ℃.

5. درجه حرارت کنترل دمای سطح: دمای اتاق 99.99 ℃، استفاده از نمایشگر دیجیتال با دمای بالا برای تشخیص درجه حرارت، 0.1 سطح دقت. DPI 0.01 ℃. بخاری نوع صاف، کنترل دو طرفه.

6. استفاده از خنک کننده حمام آب سرد

7. از کامپیوتر برای تست به صورت خودکار استفاده کنید.

8. استفاده از WPY گرما متر متر، جریان حرارت 23.26w / m2 * mV.

9. پوشش باد را از پلکسی گلاس استفاده کنید، به طوری که تمام دوره آزمون را می توان به طور مستقیم مشاهده.

10. منطقه انتقال گرما سرد و گرم: 150 × 150 (میلی متر)

11. فاصله فاصله قابل تعویض سرد و گرم: 0-160 (میلی متر).

روش تست:

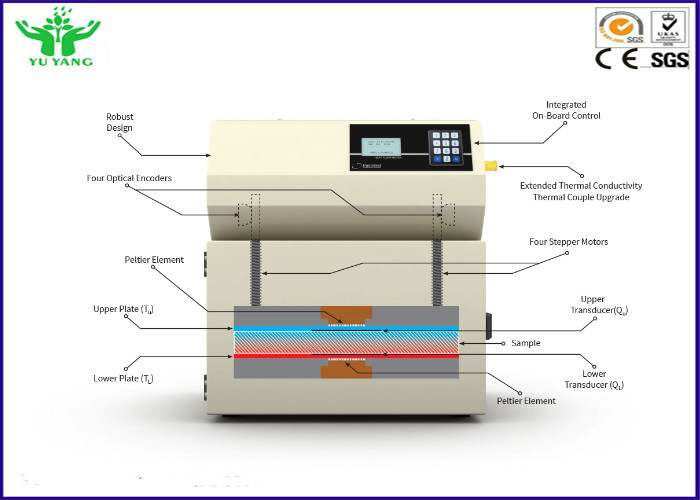

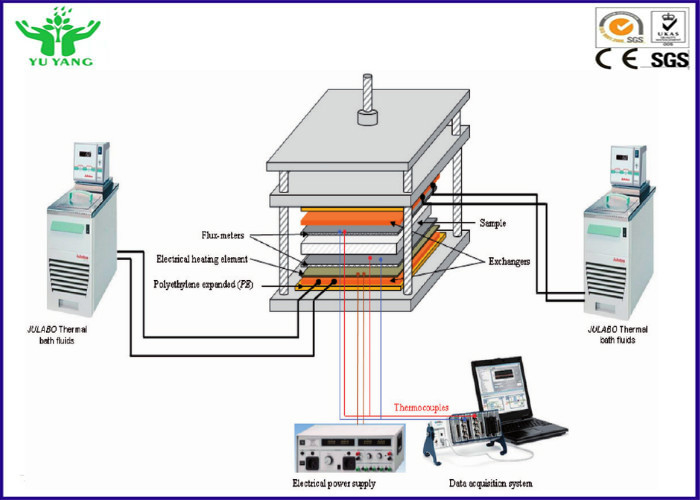

این آزمایش با استفاده از دستگاه متر جریان گرما (HFM). متر جریان گرما شامل یک صفحه سرد و یک صفحه داغ است که مبدل های جریان گرما را برای اندازه گیری جریان گرما ترکیب می کند. مواد مورد نیاز اندازه گیری می شوند بین دو صفحه قرار می گیرند که به دماهای مختلف کنترل می شوند تا جریان گرما را از صفحه داغ تا سرد ایجاد کنند که توسط مبدل ها اندازه گیری می شود. این دستگاه در برابر مواد هدایت حرارتی شناخته شده کالیبره شده است و می تواند برای اندازه گیری مواد صاف در طیف گسترده ای از ضخامت و هدایت استفاده شود. تست ها معمولا با دمای متوسط ​​بین 35 تا 110 درجه فارنهایت انجام می شود، با شایع ترین آنها 75 درجه فارنهایت است. یک تفاوت دما در 40ºF - 50ºF معمولا استفاده می شود.

نتیجه نهایی:

هدایت حرارتی (k-Value) و مقاومت حرارتی (R-Value) تعیین می شود. این مقادیر می تواند برای تعیین هزینه های انرژی از طریق یک ماده استفاده شود. این آزمون می تواند برای برآورده شدن مقررات R-Value برای مواد عایق مانند "R-Value Rule" (10 CFR 460) کمیسیون تجاری فدرال ایالات متحده مورد استفاده قرار گیرد.

یادداشت های ویژه:

این روش اغلب می تواند بعنوان یک جایگزین برای ASTM C177 استفاده شود که خواص مشابهی را با استفاده از دستگاه های مختلف که به عنوان یک دستگاه محافظ صفحه داغ (GHP) شناخته می شود، تعیین می کند.
