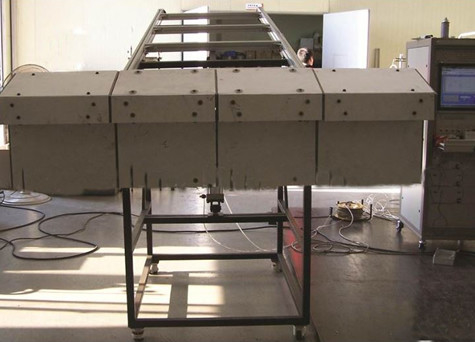

سلول خورشیدی انتشار شعله و دستگاه تست برند سوزان UL 1730 و IEC 61730-2

لطفا در صورت نیاز به جزئیات به ایمیل Sandy@yuyangtest.com ایمیل کنید.

پخش سلول خورشیدی دستگاه تست مارک شعله و سوختن

مقدمه
این دستگاه تست ماژول های PV مطابق با UL 1730 ، IEC 61730-2 طراحی شده است. این برای شبیه سازی شرایط واقعی برای ارزیابی سقف و اجزای عملکرد مقاومت در برابر آتش از ساز استفاده می شود ، در نمونه های A1.82m ، b 2.4mcc 3.9m برای ارزیابی سطح A ~ C. و همچنین می تواند برای تست عملکرد مقاوم در برابر آتش اجزای فتوولتائیک مورد استفاده قرار گیرد.

استانداردها:
• UL 1730: مانیتور تشخیص دود واحد مسکونی انفرادی و اتاق های هتل ، هتل: تشخیص سیگنال برقی گرد و غبار خانه.
• UL 790: روش استاندارد تست آتش برای مصالح پوشش سقف.
• ASTM e 108-04: روش استاندارد تست آتش برای مصالح پوشش سقف.
• NFPA 256: تست آتش عرشه سقف.
• IEC 61730-2 ضمیمه ب: تست آتش در ماژول های PV.

مشخصات:

سازه های
1 ، مواد پوشش سقف تخته سه لا ، ابعاد: 1300 (w) X1000 (د) x120 (ساعت) ، برای نصب نمونه آزمون.
2 ، هیئت مدیره غیر قابل احتراق ، نصب شده در پایان آزمایش ، می تواند پانل های تست متوقف شود.
3 ، صفحه کنترل پنکه از جنس استنلس استیل ، زاویه آزمون قابل تنظیم است ، اندازه: 1،440 (L) X 940 (ساعت) میلی متر؛
4 ، مورد استفاده برای پشتیبانی از تست قاب اصلی قاب ، فولاد مقاوم در برابر خوردگی ، ابعاد: 1،020 (L) x 1000 (d) x 1،473 (ساعت) میلی متر؛
5 ، مونتاژ صفحه غیر قابل احتراق ، نصب شده در جلوی قاب برای شبیه سازی تاجها و قرنیزها ، گسترش شعله از مشعل به نمونه ، ابعاد: 330 (w) x 2،130 (d) x 584 (h) mm؛ 6 ، سرعت جریان هوا برای صفحه آزمایش: 8 19 19 کیلومتر در ساعت (5.5M / sec) ، و مانیتور آنمومتر را پیکربندی کنید.
7 ، لوله های تهویه جداگانه می توانند از خارج از هوا آزمایشگاه استخراج شوند.
8 ، فیلتر لانه زنبوری در مجرای هوا نصب شده است ، نصب شده است.
9 ، مجاری تهویه مجهز به پانل تنظیم شیب برای تنظیم جهت جریان هوا.
10 ، لوله های تهویه متصل به راهنمای ، می توانند سرعت را افزایش دهند تا اطمینان حاصل شود که جریان هوای آزمایش از تداخل خارج استفاده می شود ، صفحات راهنما ساخته شده از فولاد ضد زنگ ، مکان با فشار باد تغییر نمی کند.
11 ، مواد مجرای فولاد ضد زنگ ، مقاوم در برابر خوردگی و مقاوم در برابر حرارت ، اندازه: 2.130 (وزنی) x 762 (ساعت) x 3000 (l) میلی متر؛
12 ، فن 220V ، 50HZ ، قدرت سه فاز ، مجهز به یک سیستم معکوس می تواند به طور خودکار سرعت باد را تنظیم کند ، حداقل جریان را برای 300m3 / min؛
13 ، اینورتر سرعت بی نهایت متغیر ، 0 تا 100٪ قابل تنظیم؛
14 ، مشعل های گازی (برای متناوب شی هو هو ، شعله های آتش شعله دار) ، 1.12 متر ، 60.3 میلی متر ، در حال حرکت در قسمت تست دارای شکاف 12.7 میلی متر (وزنی) * 0.91m (طولانی) است.
15 ، Gasburner می تواند 22000Btu / min (387kWh) را تأمین کند ، و با توجه به a ، b ، c سه سطح احتراق ، شیر کنترل فشار بالا با فشار بالا که جریان گاز را کنترل می کند ،
16 ، ترموکوپل مشعل بالای 58.7 میلی متر نصب شده است ، 888 ± می تواند 28 درجه سانتیگراد را آزمایش کند.
17 ، سیستم جرقه زنی خودکار ، اطمینان از امنیت عملکرد آزمون ، کنترل الکترود جرقه ای 1.8kVp فشار حداقل فشار مطابق با استانداردهای مختلف ، کنترل سرعت جریان گاز ، کلاس A و B: 22000 ~ 22،000 Btu / min (387 ~ 387 kWhh ) به مدت 10 دقیقه ، کلاس C: 18،000 ~ 19،000 Btu / min (314 ~ 334 kWh) 4 دقیقه؛
18 ، سیستم کنترل دما-کلاس A و B: 760 ± 28ºC (1400 ± 50ºF) -21،000 ~ 22،000 Btu / min-Class C: 704 ± 28 c (1300 50ºF) -18،000 ~ 19،000 Btu / min
19 ، فشار سنج و فشار تنظیم فشار بالا فشار گاز را کنترل می کند.
1) هر انتقال به گاز در مشعلها باید از یک روش آزمایش و کنترل متفاوت پیروی کند.
2) -LNG: با استفاده از MFM می توانید جریان را به طور دقیق اندازه گیری کنید (کنترل شیر کنترل جریان).
3) -LPG: سرعت جریان هوا با استفاده از سیستم اینورتر: عرشه آزمایش با سرعت 8 19 19 کیلومتر در ساعت (5.5M / sec)؛
20 ، مواد پشتیبانی مش فلزی ، پالت را می توان چرخاند ، به طوری که احتراق کامل از مواد.

بخش تست
1 ، سیستم کنترل رایانه نرم افزار کنترل ویژه ایالات متحده برای آزمایش Labview ، ال سی دی یکپارچه 10.2 اینچی.
2 ، سیستم های جمع آوری داده ها ، زبان برنامه نویسی LabView برای برنامه ریزی استفاده می شود ، کارتهای کسب اطلاعات ایالات متحده NI ارائه می دهد
3 ، سیستم جمع آوری داده ها از بخش های زیر تشکیل شده است:
1) ماژول ورودی ترموکوپل 16 بیتی
2) ماژول ورودی تبدیل 16 بیتی در روز
3) ماژول ورودی / خروجی داده
4) ماژول خروجی تبدیل 12 بیتی در روز
صفحه پشتی 4 و 8 شکاف
6) ماژول های Labview
7) ماژول شبکه Labview / Ethernet
4 ، سیستم های تست نام تجاری ، مشعل های بنزینی ، شعله مواد سوزان را درگیر می کند ، مشعل گاز 1080 درجه سانتیگراد 880 درجه سانتیگراد قابل تنظیم است.

نتایج استاندارد
1 ، استانداردهای عمومی برای پخش شعله
• هر بخشی از مواد پوشش سقف (مؤلفه یا پانل) از عرشه آزمایش در شعله یا ذرات درخشان دمیده ،
• می توانید مواد پوششی سقف خمیده ، مانند شکاف سقف باز ،
• امتیاز ایمنی در برابر آتش A: دامنه پخش شعله 1.82M است ،
سطح ایمنی آتش سوزی B: دامنه پخش شعله 2.4M است ،
ایمنی آتش نشانی درجه C: منطقه گسترش آتش 3.9 متر ،
اندازه گیری شده از لبه نمونه شعله ،
2 ، استانداردهای عمومی برای احتراق سقف ،
• هر بخش یا مؤلفه پانل از عرشه آزمایشی در شعله های در حال دمیدن یا افتادن ،
• قسمت هایی از عرشه سقف یا بخشی از پانل در ساختار سقف یا جزء به شکل ذرات درخشان ناپدید می شوند ،
• با اجزای یا پانل های احتراق ادامه دهید ،

الزامات نصب ماژول های خورشیدی یا فتوولتائیک پخش شده از دستگاه تست مارک شعله و سوزاندن
