DONGGUAN YUYANG INSTRUMENT CO.,LTD
چین تولید کننده تجهیزات تست با کیفیت خوب
محل منبع: | چین |
نام تجاری: | YUYANG |
گواهی: | ISO |
شماره مدل: | PCI-2 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | مورد تخته سه لا |
زمان تحویل: | 15 روز |
قابلیت ارائه: | مجموعه 100 در هر ماه |
کلید واژه: | سیستم تست اولیه تزریق فعلی | منبع تغذیه: | AC220V ± 10٪، 50Hz / 60Hz |
---|---|---|---|
ظرفیت: | 25kVA | جریان خروجی: | 2500A |
عملیات: | کتابچه راهنمای کاربر | گارانتی: | 1 سال |
برجسته: | تجهیزات تست الکتریکی,کیت تست الکتریکی |
سیستم تست تزریق جریان فعلی با تایمر قطع کننده مدار
مقدمه:
تستر تزریق جریان فعلی سری PCI در سیستم قدرت برای تست شکن مدار، تست سیستم حفاظتی و تست ترانسفورماتور فعلی استفاده می شود. تست تزریق جاری جریان جریان بالا را از منبع تغذیه برای شبیه سازی جریان جریان یا جریان جسمی در مدار اولیه تجهیزات قدرت تولید می کند.
سیستم تزریق اولیه تزریق 1000A / 15KVA در مدل یکپارچه طراحی شده است.
.
امکانات:
1 خروجی جریان بالا تزریق شده به مدار اصلی خط برق برای شبیه سازی جریان خطا. سپس بررسی کنید که آیا سیستم حفاظت تحت نظر طراحی می شود.
2 خروجی جریان بالا تزریق شده به ترانسفورماتور جریان اصلی و سپس جریان ورودی را از ثانویه اندازه گیری می کند
با ابزار اندازه گیری خطا برای بررسی نسبت خطا و جابه جایی فاز CT.
3 خروجی جریان بالا تزریق شده به مدار اصلی قطع کننده مدار برای شبیه سازی جریان نامی در ابتدا. سپس پایداری قطع کننده مدار را با توجه به روند افزایش دما بررسی کنید.
4 این تست تزریق جریان اصلی، همچنین به عنوان یک منبع تغذیه با ولتاژ بالا در تجهیزات برق یا آزمایش کابل مورد توجه قرار گرفته است.
5. جریان از ثانویه ترانسفورماتور فعلی که در داخل تقویت کننده جریان نصب شده است، اندازه گیری می شود.
III مشخصات فنی:
1 | منبع تغذیه | AC220V یا AC 400V، 45Hz ~ 65Hz. ولتاژ منبع تغذیه بستگی به ظرفیت خروجی قدرت دارد، همانطور که در زیر آمده است. |
2 | جریان خروجی معمولی | 500A یا 1000A یا 2000A ظرفیت خروجی 3KVA یا 5KVA یا 10KVA یا 15KVA معمولی است |
3 | ولتاژ احتمالی | 8٪ |
4 | جریان آزاد | 6٪ |
5 | اعوجاج فعلی | <5٪ |
6 | واحد نمایش | متر 4 و 1/2 دیجیتال فعلی متر |
7 | حداکثر خطای اندازه گیری | 0.5٪ RDG + 5D |
8 | تایمر اختیاری | 1) 4 تایمر دیجیتال از 0 ~ 9999s / 0 ~ 999.9s /0 ~ 99.99s، دقت 0.5٪ RDG + 5D 2) 5 تایمر دیجیتال از 0 ~ 99999s / 0 ~ 9999.9s /0 ~999.99s، دقت 0.2٪ RDG + 2D 3) 6 تایمر دیجیتال از 0 ~ 999999s / 0 ~ 99999.9s /0 ~ 9999.99s، دقت 0.1٪ RDG + 1D |
9 | دمای کار | 0 ~ 40 درجه سانتیگراد، رطوبت 90٪ |

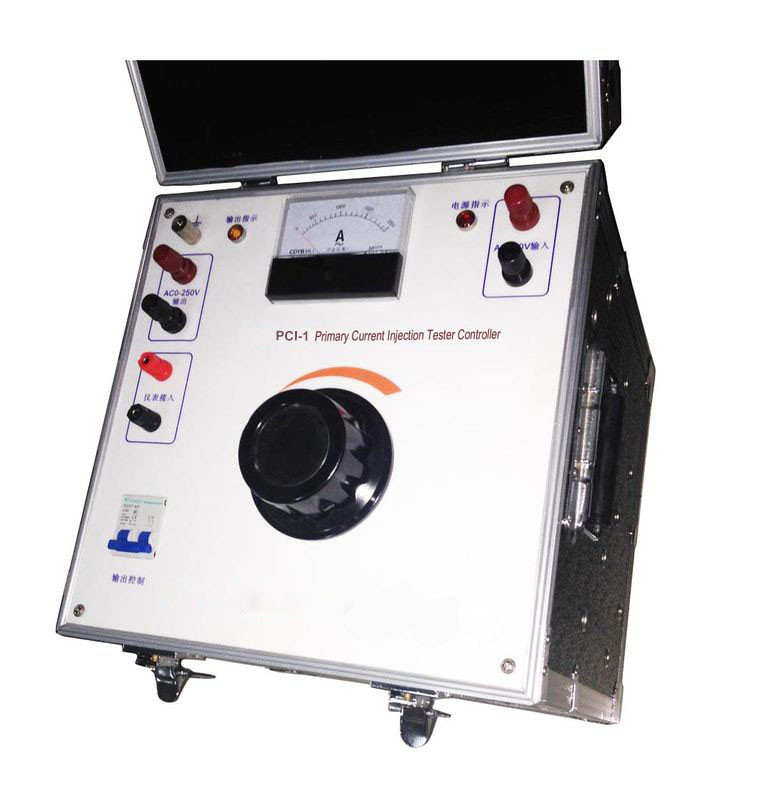

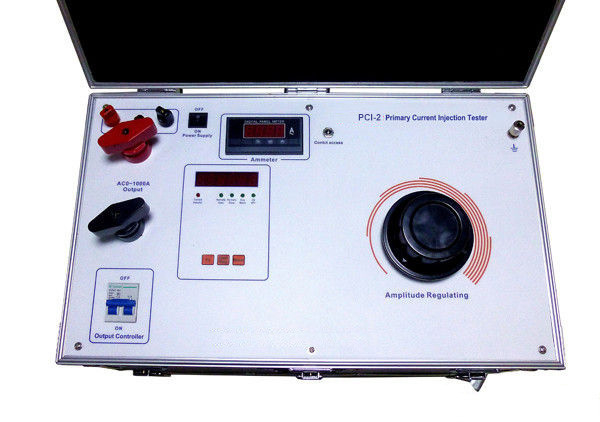

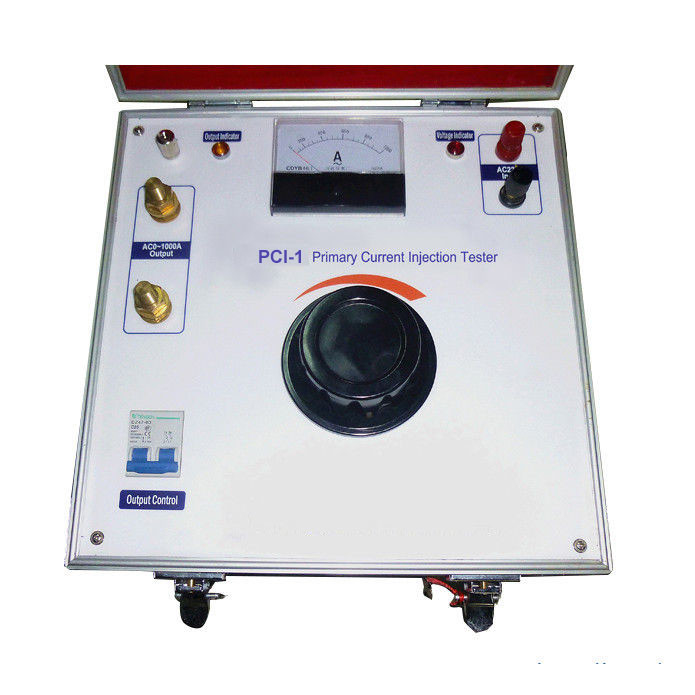

عکس 25KVA / 2500A سیستم تست تزریق جاری اولیه
تماس با شخص: Seline Yu
تلفن: +86-13825728643
