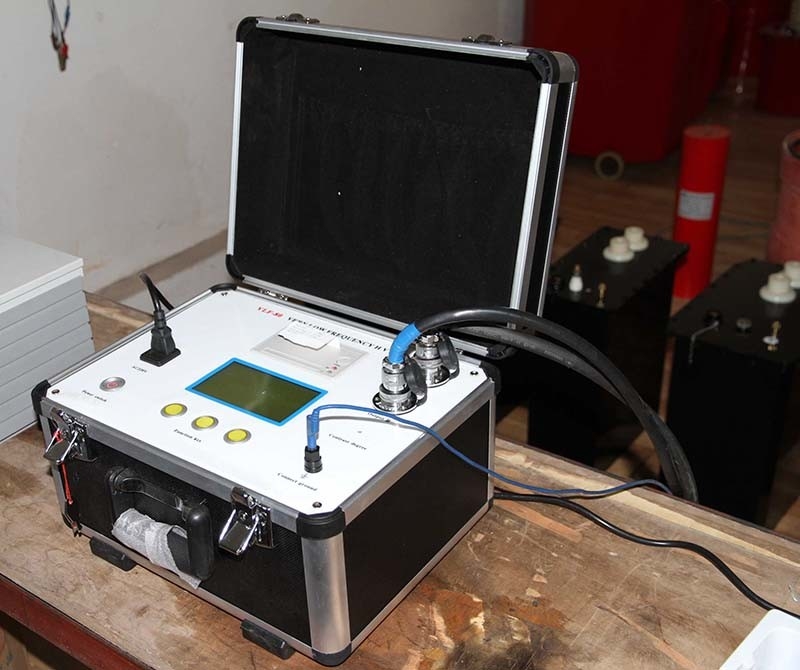

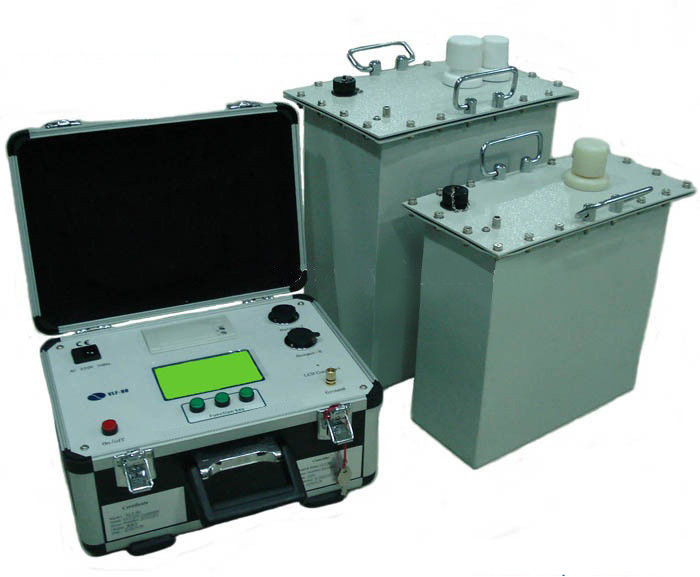

تست الکتریکی ولتاژ چند تایی تنظیم تستر VLF Hipot Frequency پایین

کابل برق بسیار پایین تست VLF Hipot

مقدمه:

VLF Hipot Tester برای محصولات الکتریکی طراحی و ساخته شده است.

آزمون ولتاژ با مقاومت بسیار کم در فرکانس با مقاومت ولتاژ بالا است. این بسیار کوچکتر، سبک تر و قابل حمل تر از تستر ولتاژ مقاومت در برابر فرکانس قدرت است.

در سطح بین المللی ثابت شده است که آزمون ولتاژ با مقاومت فراوانی با فرکانس پایین 0.1Hz می تواند آزمایش ولتاژ با مقاومت ولتاژ را جایگزین کند.

تستر vlf کابل برق می تواند برای دستگاه های 10kV، 35kV، 300MW حرارتی، 10kV، ترانسفورماتور قدرت 35kV و دیگر تجهیزات الکتریکی استفاده شود

دوم توابع

1. ساده ترین استفاده از میکروکنترلر کاملا اتوماتیک
2. چاپگر داخلی
3. خروجی صدای سینوسی واقعی
4. نمایش زمان واقعی خروجی موج خروجی واقعی
5. ارگونومیک، منو هدایت، ال سی دی دارای نور پس زمینه بزرگ
6. ذخیره نتایج آزمون برای بازیابی و چاپ بعدی.
7. بیش از ولتاژ و جریان حفاظت شده
8. فرکانس متغیر 0.1Hz، 0.05Hz، 02.02 Hz
9. داده های جریان، ولتاژ و شکل موج به طور مستقیم در سمت HV نمونه برداری می شود.
10. تست AC باعث تخریب عایق کابل خوب نمی شود
11. هزینه های فضایی خطرناک به عایق کابل تزریق نمی شود
12. در حین آزمایش، هیچ موج حرکتی ایجاد نمی شود
13. طراحی ناهموار و قابل اطمینان کمتر مستعد شکست از گذشتگان است

III مشخصات فنی:

1. خروجی حداکثر ولتاژ: به جدول زیر مراجعه کنید.

2. فرکانس خروجی: 0.1Hz، 0.05Hz، 0.02Hz؛

3. دقت اندازه گیری: 2.5٪؛

4. خطای پیک ولتاژ مثبت و منفی <2.5٪ RDG + 0.3٪ FS؛

5. موج ولتاژ اعوجاج شکل: <3٪؛

6. خطای اندازه گیری مقاومت عایق: <2.5٪؛

7. خطای اندازه گیری جریان نشت: <2.5٪؛

8. منبع تغذیه: AC220V ± 10٪، 50Hz / 60Hz؛

9. دمای محیط: 0 ~ 50 درجه سانتی گراد؛

10. رطوبت: 85٪ RH؛

IV امکانات:

• داده های جریان، ولتاژ و شکل موج را می توان به طور مستقیم در سمت ولتاژ بالا نمونه برداری، به طوری که داده ها واقعی و دقیق است.

• حفاظت بیش از حد ولتاژ: اگر خروجی بیش از حد مجاز ولتاژ باشد، تستر هیپوت به منظور محافظت از خود، خاموش می شود؛ زمان فعال سازی کمتر از 15ms است

• حفاظت بیش از حد جریان: حفاظت دوگانه ولتاژ با ولتاژ بالا در طراحی، حفاظت دقیق خاموش کردن می تواند بر اساس مقدار تنظیم شده در سمت ولتاژ بالا ساخته شود؛ اگر جریان در ولتاژ پایین بیش از جریان نامی باشد، دستگاه حفاظت خاموش را انجام می دهد، زمان اجرای هر دو کمتر از 15ms است؛

• مقاومت محافظتی خروجی ولتاژ بالا در بدن تقویت ولتاژ در طراحی ارائه می شود و این امر نیازمند مقاومت محافظتی اضافی متصل به خارج است.

• در نتیجه ولتاژ با ولتاژ پایین و مدار کنترل بازخورد منفی، خروجی بدون اثر افزایش خازنی؛

• بخش کنترل ولتاژ بالا کنترل نوآورانه کنترل HV سوئیچینگ واحد، کنترل دقیق، امن و قابل اعتماد است؛

• با رابط کاربری رنگی انسان و رابط کنترل لمسی به علاوه کنترل سیستم عامل نرم افزاری مدولار، این مجموعه تست vlf دقیق و بصری است؛

• چند منظوره: دستگاه تست فرکانس بسیار کم می تواند به طور همزمان اندازه گیری ظرفیت های مورد آزمایش، مقاومت عایق، جریان نشت و مقاومت ولتاژ AC را بررسی کند.
