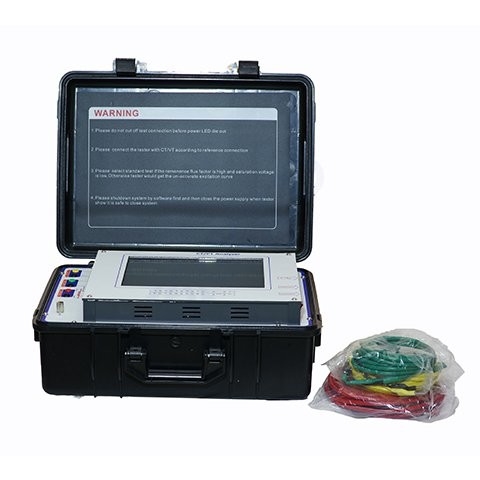

آزمون تست ترانسفورماتور فعلی و پتانسیل CT PT Analyzer

آزمون تست ترانسفورماتور فعلی و پتانسیل CT PT Analyzer

تجهیزات تست الکتریکی

کیت تست الکتریکی

محل منبع:

چین

نام تجاری:

YUYANG

گواهی:

CE

شماره مدل:

CPT-I

حالا حرف بزن
حالا حرف بزن
جزئیات محصول
کلید واژه:
CT تجزیه و تحلیل PT
استاندارد تست:
IEC60044-1، IEC60044-6، IEC60044-2، IEC60044-5، C57.13
منبع تغذیه:
AC220V ± 10٪، 50 / 60Hz ± 10٪
نمایش:
صفحه نمایش لمسی LCD
ظرفیت حافظه:
> 1000 گروه
نرم افزار:
انگلیسی
تست شی:
ct و pt
گارانتی:
1 سال
برجسته کردن:

تجهیزات تست الکتریکی

,

کیت تست الکتریکی

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
۱ عدد
قیمت
USD9300
جزئیات بسته بندی
مورد تخته سه لا
زمان تحویل
15 روز
قابلیت ارائه
مجموعه 100 در هر ماه
توضیحات محصول

آزمون تست ترانسفورماتور جریان و ولتاژ CT CT Analyzer

تست ترانسفورماتور جریان:

  • منحنی تحریک و پارامترها

  • آزمون نسبت می دهد

  • آزمون نسبت خطا و فاز

  • قطب علامت چک

  • اندازه گیری مقاومت سیم پیچ

  • اندازه گیری بارۀ حلقه ثانویه

  • آزمون خط منحنی خطا برای محافظت از CT

  • تست گذرا CT پارامتر

  • حدس زدن اسمبلی CT

  • اندازه گیری منحنی حلقه هیسترزیس

  • تست های ترانسفورماتور بالقوه:

  • آزمون نسبت می دهد

  • خطای نسبت و آزمون خطای زاویه فاز

  • آزمون قطبی

  • تست باربری ثانویه

  • تست مقاومت سیم پیچ

آزمایش برای ترانسفورماتور بالقوه

  • تست باربری ثانویه

  • تست مقاومت سیم پیچ

  • آزمون قطبی

  • آزمون نسبت می دهد

  • خطای نسبت و آزمون خطای زاویه فاز

برنامه های CT / PT Analyzer:

  • چک اسکناس CT

  • چک کردن پارامترهای CT در بار کاری

  • تجزیه و تحلیل پارامترهای موقت CT

  • نسبت سی تی و کالیبراسیون خطای فاز

  • تست PT معمولی

مشخصات :

نام آیتم ترانسفورماتور ترانسفورماتور CT و PT تست کننده ترانسفورماتور بالقوه
استانداردهای آزمون IEC60044-1، IEC60044-6، IEC60044-2، IEC60044-5، C57.13
منبع تغذیه AC220V ± 10٪، 50 / 60Hz ± 10٪
خروجی ولتاژ 0.1 ~ 180V (AC)
خروجی فعلی 0.001 ~ 5A (RMS)
توان خروجی 500VA
حداکثر اندازه گیری ولتاژ زانو 45 کیلو وات
اندازه گیری کنونی
دامنه 0 ~ 10A (به طور خودکار تغییر محدوده در 0.1 / 0.4 / 2 / 10A)
خطا ± 0.1٪ + 0.01٪ FS

اندازه گیری ولتاژ دامنه 0 ~ 200V (به طور خودکار تغییر محدوده در 1V / 10V / 70V / 200V)
خطا ± 0.1٪ + 0.01٪ FS
محدوده اندازه گیری نسبت را روشن می کند 1 ~ 35000
1 ~ 2000، خطا <0.05٪
2000 ~ 5000، خطا <0.1٪
5000 ~ 35000، خطا <0.2٪
اندازه گیری فاز خطا ± 2 دقیقه
وضوح 0.01 دقیقه
اندازه گیری مقاومت سیم پیچ
دامنه 0 ~ 8kΩ (به طور خودکار تغییر در محدوده in2ohm / 20ohm / 80ohm / 800hm / 8kohm)
خطا <0.2٪ RDG + 0.02٪ FS
حداکثر رزولوشن: 0.1mΩ
اندازه گیری دما -50 ~ 100 درجه سلسیوس؛ خطا <3 درجه سلسیوس
بار دوم CT دامنه 0 ~ 160ohm (به طور خودکار تغییر محدوده در 2ohm / 20ohm / 80ohm / 160ohm)
خطا <0.2٪ RDG + 0.02٪ FS
حداکثر رزولوشن: 0.001ohm


بار ثانویه PT
خطا 0 ~ 80 کیلو متر (به طور خودکار تغییر در محدوده 800ohm / 8kohm / 80kohm)
بیشترین <0.2٪ RDG + 0.02٪ FS
وضوح 0.1ohm

اندازه گیری نسبت PT

دامنه
1 ~ 35000
1 ~ 10000 خطا <0.1٪
10000 ~ 35000 خطا <0.2٪
اندازه گیری خط نسبت PT: خطای معمول <0.05٪
حداکثر خطا <0.1٪
حداکثر خطای اندازه گیری زاویه PT <3min
ارزیابی نتایج آزمون بر اساس استانداردهای انتخاب شده
گزارش کلمه را برای نتیجه تست ارسال کنید
یک بار برای رکورد های آزمایش چند گروهی در رایانه، کلمه را گزارش می دهد
محاسبه اشتباهات نسبت و خطاهای زاویه فاز در بار نامی و بار کاری در یک آزمون زمان
منحنی تحریک را با منحنی تحرک ذخیره شده در همان پنجره مقایسه کنید
ظرفیت حافظه > 1000 گروه نتایج آزمون
دمای کار -10 ℃ ~ 50 ℃؛ مرطوب ≤90٪
