تست آزمايشات حرارتی در آزمايشگاه تست زاویه ای 6 کیلو وات 380 وات

استاندارد ایزو 9705 محصولات سطحی محصولات کامل تست زاویه ای تست درجه حرارت آزمایشی تجهیزات آزمایشگاهی

شرح:

تست اتاق گوشه ای برای انجام آزمون های واکنش آتش از Ineltec شبیه سازی آتش در شرایط خوبی تهیه شده در یک گوشه ای از یک اتاق کوچک با یک درب باز با توجه به استاندارد ISO 9705: 1993 شبیه سازی شده است.

این در نظر گرفته شده است برای ارزیابی سهم به رشد آتش ارائه شده توسط یک سطح محصول با استفاده از یک منبع اشتعال مشخص شده است.

ISO 9705 تست اتاق گوشه مخصوصا برای محصولاتی است که به دلایلی در مقیاس آزمایشگاهی کوچک آزمایش نمی شود.

این روش ویژگی های آتش سوزی یک محصول سطح را در یک سنسور آتش سوزی اتاق بررسی می کند. زمینه کاربرد برای ساخت محصولاتی است که به هیچ وجه نمیتوانند در مقیاس کوچک مانند مواد ترموپلاستیک، سیستمهای مشترک و مواد با بی نظمی بزرگ مورد آزمایش قرار گیرند. دیگر محصولات نیز می توانند در این روش ارزیابی شوند، به عنوان مثال عایق لوله و مبلمان وبهلسترد.

استانداردها:

آزمون های آتش سوزی ISO 9705: 1993

روش اندازه گیری موارد زیر است: نرخ آزاد شدن گرما (کیلو وات)، میزان انتشار گرما (MJ) و نرخ تولید دود (m2 / s). پدیده فلورانس، گسترش شعله و قطرات سوزان یا ذرات به صورت بصری نیز ثبت می شود. در صورت لزوم، گازهای سمی نیز می توانند با استفاده از تجزیه و تحلیل FTIR اندازه گیری شوند.

این روش همچنین برای اهداف تحقیق و مطالعات مدل سازی آتش استفاده می شود.

ایزو 13784-1 آزمایش واکنش به آزمون آتش سوزی ساختمان های ساندویچ پانل - پارس 1: تست اتاق کوچک

روش آزمون ASTM E1537 برای تست آتلیه مبلمان اثاثه یا لوازم داخلی

استاندارد ASTM E603 برای آزمایشات اتاق آتش

EN 14390: آزمون آتش - تست اتاق کامل اتاق سطح محصولات
NFP A 265: روش های استاندارد آزمون های آتش سوزی برای ارزیابی اتاق رشد آتش سوزی پوشش نساجی به پانل ها و دیوارهای بلند
NFP A 286: روش های استاندارد آزمون های آتش سوزی برای ارزیابی سهم گیری از دیوار و سقف کاذب داخلی

روش تست:

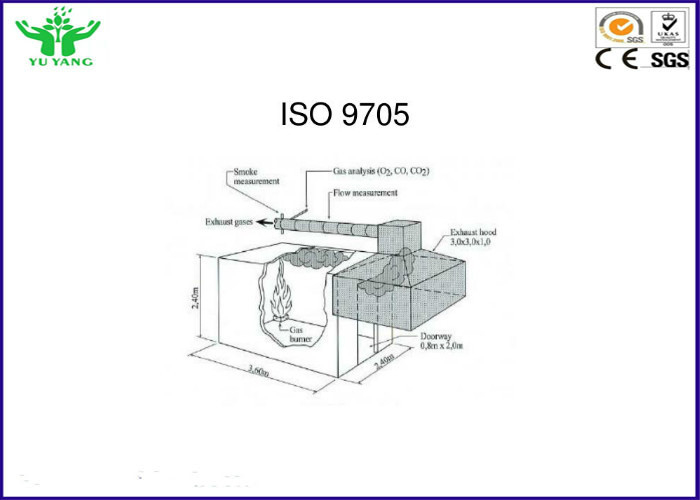

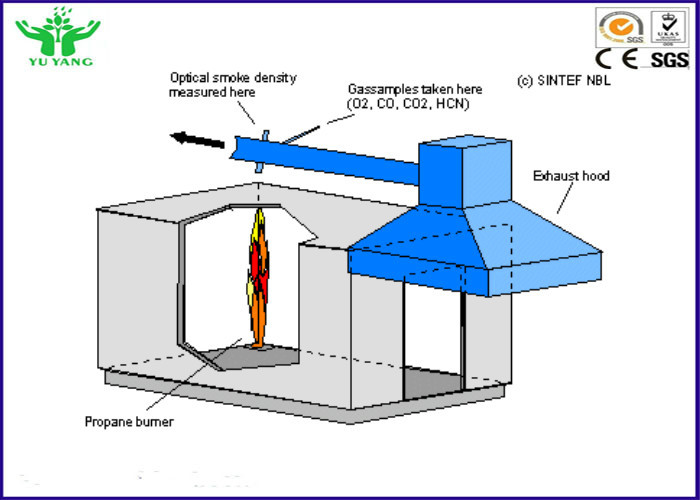

در طول آزمایش، نمونه آزمایشی در داخل اتاق، در سقف و روی تمام دیوارها به جز دیوار با باز شدن درب نصب می شود. یک مشعل گاز پروپان در یکی از گوشه ها قرار دارد و سرعت انتشار 100 کیلو وات در عرض 10 دقیقه و سپس 300 کیلو وات 10 دقیقه بعد تولید می شود. کل زمان آزمون 20 دقیقه است. گازهای احتراق از طریق هود جمع آوری می شوند که در آن میزان آزادسازی حرارت و تولید دود اندازه گیری می شود. شعله پخش در امتداد دیوارها و سقف ها بصری مشاهده می شود. اگر آتش سوزی از باز شدن درب ظاهر شود، فلورانس اتفاق افتاده است و تست خاتمه یافته است. نرخ آزادسازی گرما در flashover معمولا حدود 1 مگاوات است.

ویژگی های اصلی:

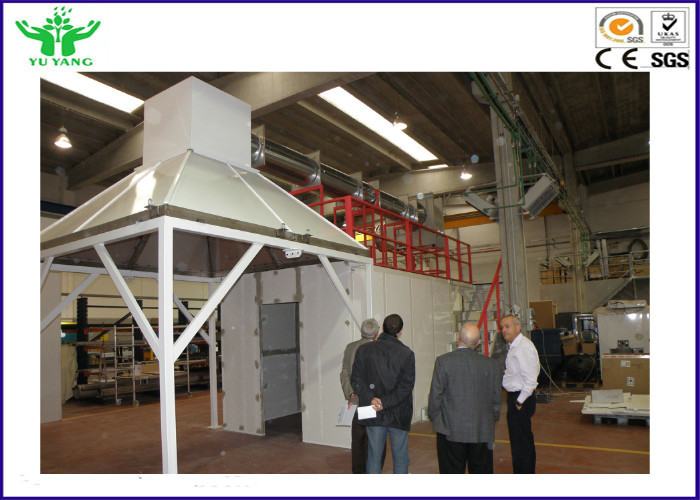

1، اتاق آزمایش با تراکم مواد نسوز 700kg / m³-A1 طبقه ساخته شده است.

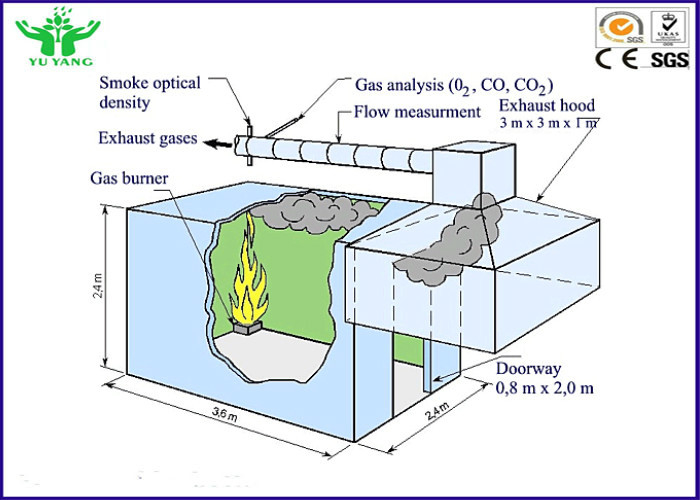

2، ابعاد داخلی اتاق 3.6MX 2.4MX 2.4M
3، اندازه دروازه: 0.8M (W) X2.0M (H)
4، مشعل شن و ماسه با گاز پروپان و مجهز به دستگاه های خاموش کردن اضطراری است.
5، سیستم جرقه زنی اتوماتیک به طور خودکار داده های تجربی را ثبت می کند.
6، زمانبندی مستقل متحرک برای نمایش واحد.
7، 10kV جرقه جرقه، آتش بس با دستگاه های ایمنی. طراحی سیستم تخلیه آتش خاموش.
9، مجهز به پله ها برای لوله های اگزوز تعمیر و نگهداری آسان.

سیستم نمونه برداری و تجزیه و تحلیل گاز
1 سیستم نمونه گیری گاز شامل پروب نمونه گیری حلقوی، پمپ مکش، فیلتر ذرات، تله سرد، شیر اگزوز، فیلتر آب و فیلتر CO2 است.
2، سه فیلتر؛ حداقل دقت تصفیه 0.5 وات است.
3، تله ی سرد سرما؛ تهویه مطبوع کمپرسور سیستم های تبرید؛ کنترل دما در 0 تا 5 درجه سانتیگراد.
4، پمپ جذب، سرعت جریان 33L / min، خلاء 700mmHg، و فشار 2.5 بار است.
5، سیلندر خشک کردن، که آب و ناخالصی را فیلتر می کند.
6 کنترل کننده جریان برای کنترل جریان هوای القایی.
7، نمونه گیری دارای 12 سوراخ و جریان گاز در جهت مخالف، این دارای فیلتر گرد و غبار ساخته شده و 685 میلی متر از هود.
8، تجزیه و تحلیل اکسیژن پارامغناطیسی، دامنه 25-25٪؛ پاسخ خطی؛ وارد بریتانیا سنسور اکسیژن Servomex.

سیستم دود
1، 0.5W HE-NE منبع لیزر.
2، تشخیص نوری Thorlabs.
3، دستگاه کالیبراسیون اتوماتیک 5 کلاس موتور با 0٪، 25٪، 50٪، 75٪، 100٪ فیلتر انتقال.
4، سیستم کالیبراسیون یک لمسی در نرم افزار با صفحه نمایش دیجیتال و منحنی.

سیستم DAQ
1، ماژول خرید داده 16bit.
2، ارتباط دیجیتالی بین کامپیوتر و ماژول DAQ.
3، نرم افزار کاربردی مبتنی بر Labview در DAQ و تجزیه و تحلیل داده ها.

سیستم های عامل
1، سیستم نرم افزار مبتنی بر Labview، به راحتی و دقیق به کار و کنترل.
2، وضعیت تست، نمایش وضعیت کالیبراسیون بر روی صفحه نمایش.
3، وضعیت دستگاه بر روی صفحه نمایش و شاخص ها در پانل نمایش داده می شود.
4، داده های مبدل، پارامترهای فرآیند، نتیجه آزمون بر روی صفحه نمایش از طریق دیجیتال و منحنی نمایش داده می شود.
5، روش تست و کالیبراسیون خودکار اجرا شده توسط برنامه PLC.
6، دستگاه را می توان از طریق هر صفحه برنامه و کنترل پنل کنترل کرد.
7، PC و PLC با پروتکل دیجیتالی ارتباط برقرار می کنند که ایمن و قوی است.

پارامترهای فنی:

1، تجزیه و تحلیل اکسیژن Paramagn etic، محدوده غلظت 0 ~ 25٪، یک تجزیه کننده اکسیژن پاسخ خطی، سنسور اکسیژن Servomex بریتانیا است؛ زمان پاسخ 10 تا 90٪ کمتر از 12 ثانیه؛ سر و صدای خروجی از 50ppm تجاوز نمی کند. تولید مقادیر اندازه گیری شده کمتر از 100ppm
2، محدوده آنالایزر دی اکسیدکربن: 0 تا 10٪؛ دقت ± 0.01٪؛
3، کمپرسور کار می کند: تله سرد: 0 تا 5 درجه؛
4، پمپ دیافراگم وارداتی، جریان جریان: 33 لیتر در دقیقه
5، دقت استاندارد رنگ آشکارساز ± 5٪، خطی بودن خروجی (انتقال) <1٪، نفوذ پذیری مطلق <1٪؛

داده های آزمون:
1، میزان انتشار حرارت (HRR)،
2، کل حرارت آزاد (THR)،
3، انتشار حرارت (EHR)،
4 نرخ تولید دود (SPR)،
5، زمان انفجار (TTI)،
6، زمان به شعله ور شدن
7، میزان مصرف اکسیژن،
8، میزان تولید CO2،
9 نرخ تولید CO،
