EN13823 تجهیزات تست اشتعال پذیر برای سوزاندن محصولات تولید شده

EN13823 محصولات ساختمان محصولات تک سوزشی تجهیزات تست اشتعال پذیری


شرح:

روش آزمون برای تعیین واکنش به عملکرد آتش مصالح ساختمانی و محصولات به استثنای کف، و به استثنای محصولاتی که در Decision EC 2000/147 / EC ذکر شده است.


استاندارد:

EN 13823 واکنش به آزمایشهای آتش برای ساخت محصولات - محصولات ساختمانی به استثنای کفپوشهایی که در معرض حمله حرارتی با یک ماده سوزاننده قرار دارند
GB / T 20284 آزمون تک سوزاندن مواد برای مصالح ساختمانی و محصولات


شرایط عملیاتی:

1. منبع تغذیه: AC 220V 50HZ؛
2. قدرت: 8.5KW؛
3. درجه حرارت محیط: 5 ~ 35 ℃؛
4. رطوبت نسبی: 20٪ ~ 80٪؛
5. فشار اتمسفری: 0 ~ 250KPa.


مشخصات فنی:

دستگاه تست شامل اتاق آزمون، اتاق کنترل، چرخ دستی، کانال اگزوز، دستگاه تجزیه و تحلیل داده ها، دستگاه کنترل گاز است.
1. اتاق تست: L3000 * W3000 * H2400 (MM)، در بالای اتاق هود متصل با لوله نمونه گیری و مجرای اگزوز، فضای برای گاز طبیعی در خارج از تخلیه چرخ دستی وجود دارد. در طول آزمایش، خروجی گرما احتراق نمونه و تولید احتراق را می توان از مجرای اگزوز تخلیه شده است. با ساخت آجر.
2. منبع جرقه زنی، در جعبه مستطیلی مستطیل واگن برقی در گوشه ای از مشعل های سقفی پروپان 31 کیلووات (دو طرف مساوی 250 میلیمتر، ارتفاع 80 میلی متر)؛
3. لوله اگزوز با بخش اندازه گیری کلی برای قرار دادن سنسورها و لوله های نمونه برداری ارائه می شود.
4. سرعت خروجی: 0.50 متر مکعب / ثانیه 0.65 متر 3 / S؛
5. اندازه گیری دمای محیط آزمایشگاه: ترموکوپل های پوشش K-type با قطر 2 میلیمتر، دقت آزمایش فشار محیط: ± 200Pa؛
6. اندازه گیری درجه حرارت دودکش: ترموکوپلهای پوسته K با قطر 0.5 میلیمتر؛
7. دقت اندازه گیری دما: 0.5 ℃؛
8. دقت حسگر فشار دودکش دقت: ± 2Pa؛
9. ضریب دقت سیستم ضبط: 0.1 ثانیه؛
10. زمان آزمون: 1 تا 30 دقیقه می تواند تنظیم شود
11. سیستم اندازه گیری تراکم دود برای اندازه گیری تراکم دود در طول آزمایش.
12. گاز سنج و اجزای کلیدی وارد می شوند.
13. کامپيوترهاي جاسازي شده و صفحه نمايش LCD 8.4 اينچ با رابطهاي TCP / IP و RS-232 ميتوانند انتخاب شوند؛
14. اندازه گیری اکسیژن:
1) محدوده اندازه گیری: 0-25٪
2) خروجی سیگنال: 4-20mA؛
3) زمان پاسخ T90: ≤2S؛
4) درجه حرارت محیط: 0-45 ℃؛
5) رطوبت نسبی: <90٪ (غیر متراکم)؛
6) خطی بودن: ± 0.1٪ O2؛
7) ریزش صفر: 0.05٪ O2 در هفته؛
8) تکرارپذیری: ± 0.02٪ O2؛
15. اندازه گیری دی اکسید کربن (CO2):
1) محدوده اندازه گیری: 0-10٪؛
2) تکرارپذیری: ± 1٪ ساختار داخلی کابینه کنترل؛
3) ریزش صفر: ≤2٪ در هفته؛
4) دام ران: ≤2٪ در هفته؛
5) انحراف خطی: ± 1٪؛
6) زمان پاسخ: T90≤2 ثانیه؛
16. سیستم ضبط داده ها می تواند مقدار اکسیژن را جمع آوری کند، غلظت منوکسید کربن، دمای، چگالی دود، سرعت آزادسازی گرما، میزان تلفات جرم و غیره را می توان ذخیره کرد.

اصل تست:

1. نمونه ای که شامل دو بال عمودی زاویه ای عمودی است در معرض شعله تولید شده توسط شعله اصلی در پایین زاویه راست قرار می گیرد، شعله از طریق احتراق گاز پروپان تولید می شود، گاز پروپان از طریق شارژ سد سوپاپ عبور می کند و تولید می کند (30.7 ± 2.0) کیلووات از خروجی گرما.

2. عملکرد احتراق نمونه با استفاده از روش تست کامل 20 دقیقه اندازه گیری شد. پارامترهای عملکرد عبارتند از: انتشار گرما، تولید دود، انتشار شعله و تخلیه سوخت و ذرات.

3. قبل از احتراق سوخت اصلی، خروجی گرما و تولید دود از خود سوز را باید برای مدت کوتاهی با استفاده از کمربندهای دور از نمونه اندازه گیری کرد.

4. برخی پارامترها می توانند به صورت خودکار اندازه گیری شوند، در حالی که دیگران می توانند با بازرسی بصری به دست آیند. لوله دود با سنسور برای اندازه گیری دمای، ضریب نور، قطعه های مولی O2 و CO2 و جریان هوا در خط لوله مجهز شده است. این مقادیر به طور خودکار ثبت می شوند و برای محاسبه جریان جریان حجمی، میزان انتشار حرارت (HRR) و نرخ دود (SPR) استفاده می شود.

انتشار عرضی و سوزاندن شعله و ذرات جامد می تواند با استفاده از روش بصری اندازه گیری شود.

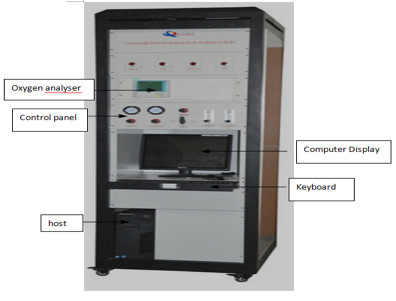

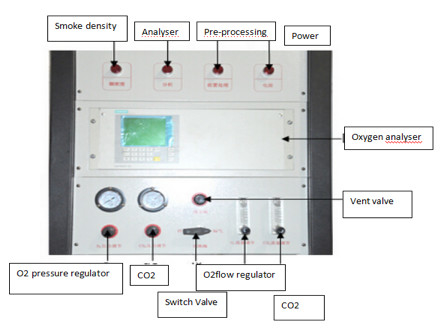

چرخ دستی SBI جعبه کنترل

مجرای اگزوز کاپوت ماشین
