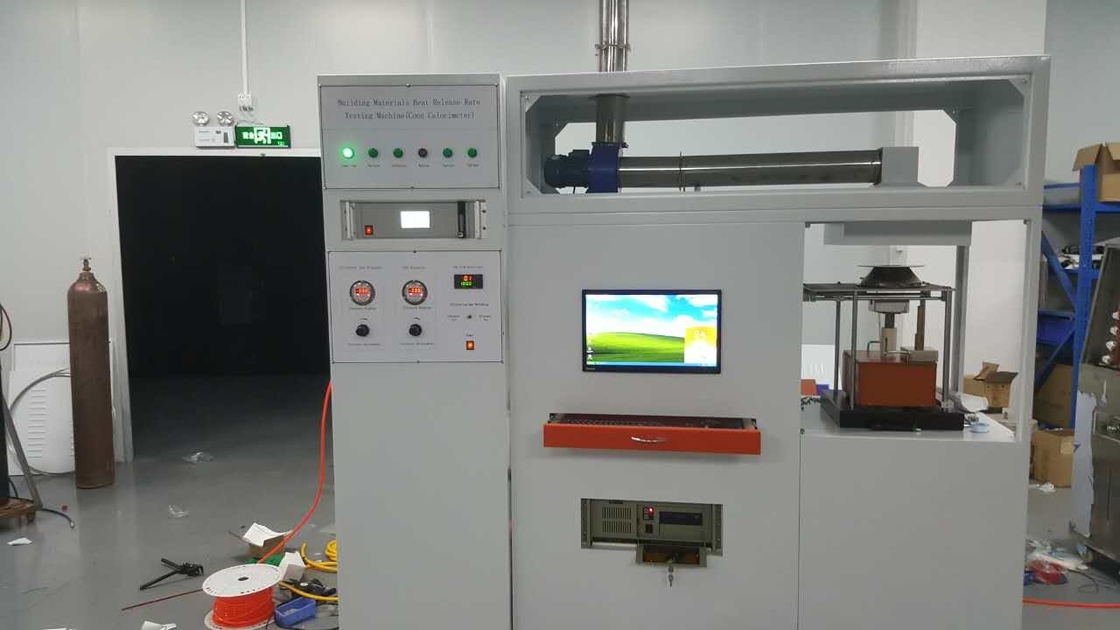

تجهیزات آزمون تست اشتعال حرارت کولوریمر مخزن با استاندارد ISO 5660 GB / T 16172

ISO 5660 GB / T 16172 Calorimeter مخزن تجهیزات آزمون تست اشتعال برای انتشار حرارت

شرح:

کلریمتر مخروطی مهم ترین ابزار مقیاس نهایی در زمینه آزمایش آتش است.

انتشار حرارت، اندازه گیری کلیدی مورد نیاز برای ارزیابی توسعه آتش مواد و محصولات است. به طور سنتی اندازه گیری و اخیرا آزمایش کامل مقالات (مانند مبلمان) با سوختن این مقالات و اندازه گیری گرمای تکمیل شده با استفاده از تکنیک به نام کالری سنجی حذف اکسیژن انجام شده است.

Calorimeter مخروطی برای مطابقت با استانداردهای موجود (از جمله ISO 5660، ASTM E1354، ASTM E1474، ASTM E1740، ASTM F1550، ASTM D6113، CAN ULC 135 و BS 476 قسمت 15) تولید می شود و همچنین می تواند به شکل مدولار خریداری شود آن آزمایشگاه هایی با منافع خاص مانند انتشار گرما، تلفات جرم، تولید دود و غیره می توانند در ابتدا بخش هایی را که نیاز دارند خریداری کنند و بعد ابزار دقیق را در یک کابینت به منظور تکمیل ابزار دقیق کامل تکمیل کنند. این فقط یکی از مزایای کلریمر مخروطی است.

کاربرد:

جریان احتراق محصول از طریق غلظت اکسیژن مصرف اکسیژن و محاسبه میزان آزادسازی گرما، سرعت آزاد شدن حرارت مواد، همچنین خواص مادی محصولات احتراق مشعل احتراق مهمترین پارامترها است، دقیق تر مواد را در طی احتراق اندازه گیری می کند میزان انتشار گرما، برای پیش بینی خطر پیشگیری از آتش سوزی و درمان مقاوم در برابر آتش، بسیار مهم است.

استانداردها:

ایزو 5660: آزمون های واکنش به آتش - انتشار گرما، تولید دود و میزان تلفات جرم.

ASTM E1354: روش آزمون استاندارد برای میزان انتشار گرما و قابل مشاهده دود برای مواد و محصولات با استفاده از یک کالوریمتر مصرف اکسیژن.

BS 476: قسمت 15: آزمایش های آتش در مصالح ساختمانی و سازه ها. قسمت 15: روش اندازه گیری میزان انتشار حرارت محصولات.

GB / T 16172-2007: روش آزمون برای میزان انتشار حرارت مواد ساختمانی

مشخصات:

1. بخاری الکتریکی شفاف شکل که توانایی خورشیدی 5kw است، شدت تابش: 100kw / m2، مجهز به سه ترموکوپل برای اندازه گیری دما.

2. سپر پرتو، که آب خنک کننده نیست، شامل فولاد ضد زنگ است که ضخامت آن 12 میلیمتر است.

3. کنترل تابش، سیستم باید به درستی تنظیم شود تا دمای متوسط ​​ترموکوپ های بخاری را در سطح پیش تعیین شده تا ± 10 درجه سانتیگراد حفظ کند.

4. دستگاه توزین، که با دقت 0.1g، با محدوده 0 ~ 2000g باشد.

5. نگهدارنده نمونه، که باید شکل مربع با باز شدن (106 ± 1) میلی متر * (106 ± 1) میلی متر در بالای صفحه و عمق (25 ± 1) میلی متر است. دارنده باید از فولاد ضد زنگ با ضخامت (0.15 ± 2.4) میلی متر ساخته شود.

6. قاب نگهدارنده باید از فولاد ضد زنگ با ضخامت (0.1 ± 1.9 میلی متر) میلی متر ساخته شود، به شکل یک جعبه با ابعاد داخلی هر طرف (111 ± 1) میلیمتر و ارتفاع (54 ± 1) میلیمتر باز کردن برای صورت نمونه (0.5 ± 0.04 میلیمتر) * میلی متر (0.9 ± 0.04) میلی متر است.

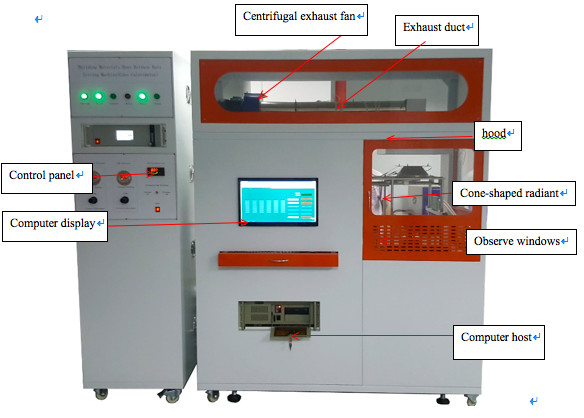

7. سیستم گاز خروجی، که شامل یک فن خروجی گریز از مرکز، یک کانال هود، ورودی و خروجی برای فن است.

8. دستگاه نمونه گیری گاز شامل یک پمپ، یک فیلتر برای جلوگیری از ورود دوده، یک تله سرد برای حذف بیشتر رطوبت، یک سیستم عبور به منظور هدایت تمام جریان به جز مورد نیاز برای تجزیه و تحلیل گاز، یک تله رطوبت بیشتر .

9. تایمر سوئیچ باید قادر به ضبط زمان گذشته تا نزدیکترین ثانیه باشد و در عرض 1 ساعت دقیق باشد.

10. اندازه گیری اکسیژن:

10.1 محدوده اندازه گیری: 0-25٪

10.2، خروجی سیگنال: 4-20mA؛

10.3، زمان پاسخ: ≤2S؛

10.4 درجه حرارت محیط: 0-45 ℃؛

10.5 رطوبت نسبی: <90٪ (غیر متراکم)؛

10.6، خطی: ± 0.1٪ O2؛

10.7 ریزش صفر: 0.05٪ O2 (یک هفته)؛

10.8 تکرارپذیری: ± 0.02٪ O2؛

11. تجزیه کننده چگالی نوری، شامل منبع نور، لنز، عنصر فوتوالکتریک است.

12. سیستم جمع آوری و تجزیه و تحلیل داده ها، جمع آوری و ضبط غلظت اکسیژن، درجه حرارت، سرعت آزاد شدن گرما، theromocouples، سرعت جریان هوای مجرای حرارت دود، زمان احتراق نمونه و زمان خاموش شدن، مصرف اکسیژن کل، میزان از دست دادن وزن، انتشار کل حرارت، دی اکسید کربن منحنی های تولید شده و منوکسید کربن تولید منحنی، تمام منحنی های پردازش و داده های زمان واقعی، می تواند چاپ و ذخیره شود.

13. سیستم فرایند دود، سیستم اگزوز قدرتمند را تصویب می کند، تجهیزات با فن قدرتمند مجهز شده است. پس از اتمام آزمایش، ابتدا فن را به اتمام زباله گاز، تصفیه غلظت، به منظور برآورده کردن استاندارد، انجام دهید.

14. محفظه اتاق کنترل: L700 * W600 * H1920mm

محفظه آزمایشگاه: L1680 * W700 * H2410mm

15. منبع تغذیه: AC 380V 50HZ کل قدرت: 6KW.
