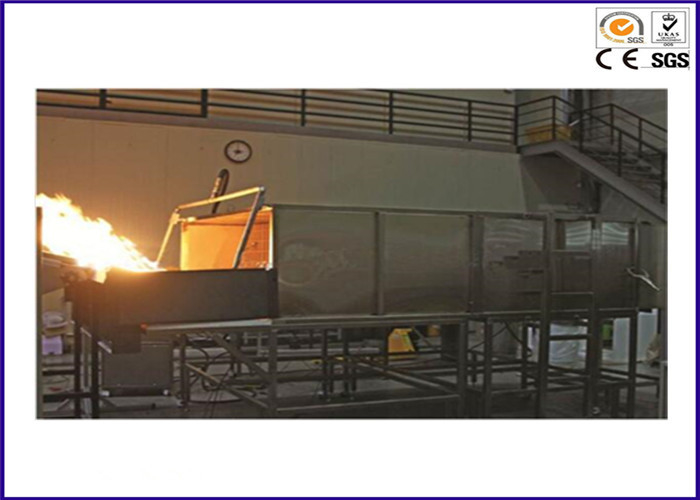

تجهیزات تست سوزش / اشتعال UL 1730 ASTM E108 برای گسترش سلول های خورشیدی

UL 1730 ASTM E108 سلول خورشیدی گسترش شعله و سوزاندن نام تجاری تجهیزات تست


معرفی محصول:
انتشار سلول خورشیدی از شعله و دستگاه تست برند سوخت بر اساس طراحی و توسعه UL 1730، IEC 61730-2 است. آیا شبیه سازی شرایط واقعی برای ارزیابی سقف و اجزای عملکرد مقاوم در برابر آتش از ابزار در A1.82m، b 2.4m و c 3.9m نمونه برای ارزیابی سطح A-C است. همچنین می تواند در عملکرد مقاوم در برابر آتش فکتور های فتوولتائیک مورد استفاده در این آزمون استفاده شود.


استانداردها:

UL 1730: چند خانواده و اتاق هتل، تشخیص هوای فردی واحد مسکونی
مانیتور: تشخیص سیگنال الکتریکی از گرد و خاک خانگی؛
UL 790: روش استاندارد آزمون آتش سوزی برای مواد پوشش سقف؛
ASTM E108-04: روش استاندارد آزمون آتش سوزی برای مواد پوشش سقف؛
NFPA 256: آزمون آتش سوزی.
IEC 61730-2 Appendix b: تست های آتش در ماژول PV.

مشخصات تجهیزات:
قطعات سازه
1، پوشش سقف تخته سه لا، ابعاد: 1،300 (w) X1000 (d) x120 (h)، به
نمونه آزمایش را نصب کنید
2 تست غیر قابل اشتعال، که در پایان آزمایش نصب شده است، می تواند تست را متوقف کند
پانل های سرد
3، پنل کنترل پنکه فولاد ضد زنگ، زاویه آزمون را می توان تنظیم کرد،
اندازه: 1،440 (لیتر) x 940 (ساعت) میلیمتر؛
4، مورد استفاده برای پشتیبانی از براکت اصلی قاب فولاد مقاوم در برابر خوردگی، ابعاد: 1،020 (لیتر) x 1000 (د) x 1،473 (ساعت) میلی متر؛
5، مجمع غیر قابل احتراق، نصب شده در مقابل قاب برای شبیه سازی
پیشخدمت ها و دیوارهای چوبی، گسترش شعله از مشعل به نمونه،
ابعاد: 330 (w) x 2،130 (d) x 584 (h) mm؛
6، جریان هوا برای پانل تست: 19 ± 8 کیلومتر بر ساعت (5.5M / sec)، و پیکربندی
مانومتر مانیتور؛
7، لوله های تهویه جداگانه را می توان از خارج از هوا آزمایشگاه استخراج کرد.
8، لانه زنبوری فیلتر در کانال هوا نصب شده، نصب و راه اندازی گاز ورودی گاز؛
9، کانال های تهویه مجهز به پانل تنظیم شیب برای تنظیم جهت جریان هوا؛
10، لوله های تهویه ای متصل به راهنمای، می تواند سرعت را افزایش دهد تا اطمینان حاصل شود جریان هوای تست از تداخل خارج، راهنمای صفحات ساخته شده از فولاد ضد زنگ، محل با فشار باد تغییر نمی کند؛
11، مواد کانال برای فولاد ضد زنگ، مقاوم در برابر خوردگی و مقاوم در برابر حرارت، ابعاد: 2130 (w) x 762 (ساعت) × 3000 (میلی متر)؛
12، فن 220V، 50HZ، قدرت سه فاز، مجهز به سیستم معکوس می تواند به طور خودکار تنظیم سرعت باد، حداقل جریان برای 300m3 / min؛
13، اینورتر با سرعت متغیر متغیر، 0-100٪ قابل تنظیم؛
14، مشعل گاز (برای Shi Huo متناوب، گسترش شعله و آتش سوزی)، 1.12m، 60.3mm، در حال حرکت در طرف تست 12.7mm (w) * 0.91m (بلند) شکاف؛
15، مشعل گاز می تواند 22000 BTU / دقیقه (387 کیلو وات ساعت) فراهم کند و طبق استاندارد A، B، C سه سطح احتراق، شیر کنترل دقیق گاز کنترل جریان گاز،
16، ترموکوپل باتری بالا نصب می شود 58.7mm، 888 ± می تواند 28 درجه سانتیگراد؛
17، سیستم احتراق خودکار، اطمینان از امنیت عملکرد تست، الکترود جرقه 1.8kVp کنترل جریان جرم حداقل فشار مطابق با استانداردهای مختلف، کنترل جریان گاز، کلاس A و B: 21،000 ~ 22،000 Btu / min (369 ~ 387 کیلووات ساعت) ) برای 10 دقیقه، کلاس C: 18000 ~ 19000 Btu / min (316 ~ 334 کیلووات ساعت) 4 دقیقه؛
18، درجه حرارت سیستم کنترل کلاس A و B: 760 ± 28 درجه سانتیگراد (1400 ± 50 ºF) -21،000 ~ 22،000 Btu / min کلاس C: 704 ± 28 ° C (1300 ± 50 ºF) -18،000 ~ 19،000 Btu / min
19 فشار سنج دقت بالا و شیر تنظیم فشار فشار گاز را کنترل می کند.
1) هر انتقال به گاز در مشعل ها باید از روش های مختلف آزمون و کنترل استفاده کند.
2) -LNG: با استفاده از MFM می تواند با دقت جریان (جریان کنترل شیر کنترل) را اندازه گیری کند.
3) -LPG: سرعت جریان هوا با استفاده از سیستم اینورتر: عرشه آزمایش در 19 ± 8 کیلومتر بر ساعت (5.5 مگابایت بر ثانیه)؛
20، مواد حمایت از مش فلزی، پالت می تواند چرخش، به طوری که احتراق کامل
مواد؛
بخش تست
1، سیستم کنترل کامپیوتری نرم افزار کنترل ویژه ایالات متحده برای آزمایش Labview، ادغام 10.2 "LCD scree؛
2، سیستم های کسب اطلاعات، زبان برنامه نویسی LabView برای برنامه ریزی، کارت های خرید داده ایالات متحده NI ارائه می دهد
3 سیستم جمع آوری داده ها شامل بخش های زیر است:
1) ماژول ورودی ترموکوپل 16 بیتی
2) 16 بیت / d ماژول ورودی تبدیل
3) ماژول داده ورودی / خروجی
4) 12 بیت / d ماژول خروجی تبدیل
5) 4 و 8 اسلات backplane
6) ماژول های Labview
7) ماژول شبکه Labview / Ethernet
4، سیستم های تست برند، مشعل گاز، شعله فرو ریخته سوخت مواد، مشعل گاز 880 ± 10 درجه سانتی گراد دمای را می توان تنظیم؛
نتایج استاندارد
1، استانداردهای عمومی برای گسترش شعله
1) هر بخشی از مواد پوشش سقف (جزء یا پنل) از عرشه آزمایش در شعله یا ذرات درخشان،
2) می توانید از مواد شکسته، مواد منفجره، پوشش سقف، مانند عرشه سقف باز،
3) درجه ایمنی آتش: محدوده گسترش شعله 1.82M است
سطح ایمنی آتشسوز B: محدوده انتشار شعله 2.4 متری است
رتبه C امنیت آتش: منطقه گسترش آتش 3.9M است،
اندازه گیری شده از لبه گسترش نمونه شعله
2، استانداردهای عمومی احتراق سقف،
1) هر بخش یا جزء پنل از عرشه آزمایش در شعله های آتش دمیدن یا سقوط،
2) بخشی از عرشه سقف یا بخشی از پنل در ساختار سقف یا جزء به شکل ذرات درخشان ناپدید می شود،
3) با اجزای یا پانل های احتراق ادامه دهید،
