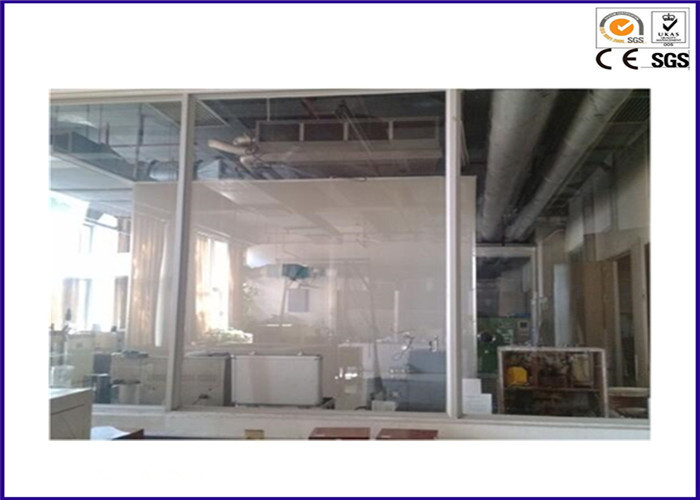

IEC 61034 قسمت 1 و 2 سه متر مکعب متر 3m3 کابل تست دود سیگنال
معرفی:
تستر تراکم دود سیگنال 3 متر تجهیزات اندازه گیری دود تولید شده هنگامی که کابل یا کابل نوری به صورت افقی قرار داده می شود و تحت شرایط مشخص مشخص شده آتش سوزی می کند (3 متر مکعب مورد نیاز توسط IEC61034).
این تجهیزات برای اندازه گیری تولید دود از مقدار نفوذ منبع نور از طریق دود تولید شده در زمانی که کابل در معرض استاندارد منبع آتش استاندارد (اتانول 90 ± 1٪، متانول 4 ± 1٪ و آب مقطر 1 ± 6٪) مهم است، اندازه گیری می شود. 1L ± 0.01L سوخته است.
استانداردها:
IEC 61034 - 1 و 2 - اندازه گیری تراکم دود کابل های سوزاندن تحت شرایط تعریف شده؛
BS 6853 - کد عمل برای اقدامات احتیاطی آتش در طراحی و ساخت قطار حمل و نقل مسافر؛
مشخصات:
نه | نام آیتم | IEC61034-1 و 2 3 متر مکعب کابل تست دود سیگنال |
1 | ابعاد قاب | 3000 (W) × 3000 (D) × 3000 (H) |
2 | مواد قاب | فولاد ضد زنگ SUS 301 |
3 | پنجره مهر و موم شده شفاف | 100 × 100 میلی متر |
4 | بنیاد ثابت | واحد فیکسچر |
5 | قدرت منبع نور | DC12V، 100 وات |
6 | منبع نور فوکوس زاویه | 48˚ - 4.5˚ |
7 | منبع نور شدت تمرکز | 1:20 |
8 | قطر عکس عکس | Ø45 میلیمتر |
9 | سلول نوع سلول عکس | سلنیوم سلول |
10 | خروجی فاضلاب جریان هوا | 7 m3 / min ~ 15 m3 / min |
11 | اندازه دمنده اگزوز | 246 (W) x 220 (D) x 205 (H) mm |
12 | مواد دمنده خروجی | فولاد ضد زنگ (فن داخلی) |
13 | قدرت هوای خروجی | AC220V، 60Hz، φ1، 210W |
14 | نرخ جریان انفجار اگزوز (حداکثر) | 8.0 M3 / min |
15 | منبع تغذیه | AC220V 60Hz |
16 | گشتاور | 300kg.f.cm معمولی، حداکثر 480 kf.f.cm |
17 | زاویه چرخش | 0 ~ 90˚ 5˚ |
18 | سرعت باد | ≤ 15m / sec |
19 | کنترل ریک ابعاد | (W) 730 X (D) 650 X (H) 1،400 |
امکانات:
1. محفظه داخلي داخلي 30 ميليمتر ± 30 ميليمتر است و به عنوان محفظه کوبي با زاويه قاب ثابت ثابت آهن ساخته شده است.
2. با یک درب با پنجره های شیشه ای آزمایش شده پیکربندی شده و در هر دو طرف طرف مقابل دارای یک پنجره شفاف مهر و موم (حداقل 100mmX100mm) با سیستم اندازه گیری افقی نور است که اجازه می دهد نفوذ نور؛
3. طراحی شده برای جلوگیری از نور مستقیم تابش خورشید و تغییرات آب و هوایی شدید در محفظه؛
4. فتوسل و منبع نور در قسمت متوسط پنجره های دو طرف دیوار در طرف مقابل قرار دارند تا از تماس فیزیکی جلوگیری شود.
5. لامپ برای ارائه نور منظم نصب شده است.
6. دو نوع سیستم اتوماتیک فیلتر (Carrusel) نصب شده اند تا به طور خودکار انتقال نور را تنظیم کنند.
7. کاهش نور توسط دود با استفاده از Photocell اندازه گیری می شود.
8. به منظور تأیید براساس میزان شدت تابش برای اندازه گیری تغییر نور توسط خودسوزی، این تجهیزات طراحی شده است تا انواع مختلف فیلتر در منبع نور طراحی شده باشد.
9. سیستم پشتیبانی برای اجازه اتصالات جداگانه منبع نور و فتوسل در دیوار بیرونی؛
منبع نور یک لامپ هالوژن با یک لامپ کریستال تمیز و رشته های تنگستن است.
11. توان متوسط: 100 وات، متوسط ولتاژ: DC12v، سرعت متوسط نور: 2000 لیتر ~ 3000 لیتر، و دمای متوسط رنگ: 2800K ~ 3200K؛
12. Photocell receptor سلنیوم یا نوع سیلیکون است و واکنش طیفی با Photopic Observer (شبیه به چشم انسان) کمیسیون بین المللی نور (CIE) مطابقت دارد؛
13. سیستم گرمایش در داخل مکعب نصب شده است تا به سرعت با دمای استاندارد (25 درجه سانتی گراد ± 5 درجه سانتیگراد) در آزمایش اولیه مطابقت داشته باشد.
14. ما به دنبال ایمنی و راحتی تستر از طریق یک سیستم احتراق خودکار هستیم.
نتیجه آزمایش:
زمان Flameout (دقیقه)؛
زمان تا حداکثر Ao؛
انتقال نور حداقل (٪)؛
اضافه کردن ویژگی عکس از منطقه کربن سازی؛
