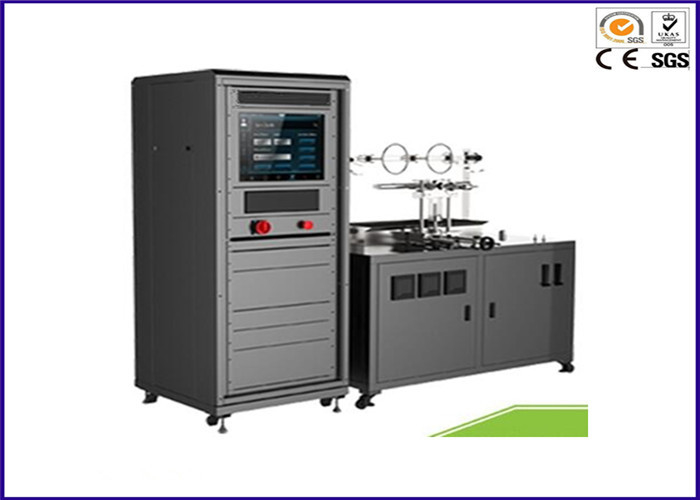

تست مقاومت در برابر آتش، تجهیزات تست سیم. IEC 60331 برای خط / کابل

تجهیزات آزمایشی مقاومت خطی و کابل IEC 60331 حرفه ای

معرفی:

تست مقاومت در برابر آتش در شرایط آزمایش که در آن دمای پایه شعله حداقل 750 درجه سانتیگراد است و کابل را در معرض شعله قرار می دهد که نیاز به حفظ یکپارچگی مدار دارد.

استاندارد:

IEC 60331 - تست کابل های الکتریکی تحت شرایط شیب دار - یکپارچگی مدار
IEC 60331 Part 11 - دستگاه - تنها در دمای شعله حداقل 750 درجه سانتیگراد آتش سوزی شود

IEC 60331 Part 21 - روش ها و الزامات - کابل های ولتاژ نامی و از جمله 0.6 / 1kV
KWS 409: سیم مقاومت در برابر آتش (مقاومت در برابر آتش) - 5.14 آزمون مقاومت در برابر آتش

مشخصات:

1. اندازه اتاق تست: (W) 1600 * (D) 500 * (H) 500
2. منبع حرارتی: نوع رشته نوع پروپان گاز مشعل
3. ابعاد مشعل: (L) 500 × (W) 10 میلیمتر / فضای سوراخ: 3.2 میلیمتر
4. دستگاه شکستگی شعله، ترموکوپل کنترل
5. تغذیه خلبان، جریان گاز، جریان Flowmeters نوع Rotameter
6. سیستم جرقه زنی خودکار
7. کنترل جریان جرم
8. گاز: 15 SLPM / خروجی سیگنال: 0 ~ 5V / دقت: ± 1٪ برای FS
9. هوا: 180 SLPM / خروجی سیگنال: 0 ~ 5V / دقت: ± 1٪ برای FS
10. کنترل الکتریکی: ترانسفورماتور و اسلاتید: 3 فاز 3 سیم 100 تا 1000 ولت
11. سیستم DAQ
12. 16 کانال ورودی / خروجی آنالوگ، 200k / s
13. 16 کانال ورودی / خروجی دیجیتال
14. کنترل رک: (W) 730 * (D) 650 X (H) 1،400 / 19 "رک / هر اتصالات مونتاژ

امکانات:

1. مشعل دارای یک ساختار میکسر Ventury است و یک مشعل گاز پروپان روبان با طول جلو 500mm
2. ساختار با 3 ردیف سوراخ سوراخ، متوسط ​​عرض جلو از مشعل: 15mm، قطر سوراخ: 1.32mm، فاصله بین مرکز: 3.2mm.
3. اجازه می دهد یک ردیف سوراخ جلا در سوراخ خلبان برای حفظ شعله در هر دو طرف صفحه مشعل
4. پشتیبانی از نمونه با یک گیره در طرف ثابت برای جلوگیری از حرکت، و طرف دیگر اجازه می دهد گسترش حرارت در طول است.
5. بخش مرکزی کابل تقریبا 300 میلیمتر جدا شده و توسط دو حلقه فلزی پشتیبانی می شود. علاوه بر حلقه های فلزی 2، دیگر قطعات متصل به زمین وجود دارد.
6. قطر داخلی حلقه پشتیبانی نمونه تقریبا. 150 میلی متر ساخته شده از فلز، شکل گرد با قطر 10 ± 2 میلیمتر.
7. جلوی محل سوختن به حداقل 200 میلی متر از کف اتاق یا حداقل 300 میلیمتر از سطح دیوار اتاق محفظه واقع شده است.
8. محور افقی مشعل در حدود 70 ± 10 میلیمتر پایینتر از پایین ترین بخش کابل نمونه قرار دارد و محور عمودی مشعل تقریبا برابر است. 45 میلیمتر از محور عمودی.
9. دو ترموکوپل (A، B) به صورت افقی نصب شده اند و 45 میلیمتر سمت چپ و راست خط مرکزی سوز را نصب کرده اند تا ورودی های ورودی را در حدود 750 + 50 درجه سانتیگراد بررسی کنید.
10. برای آزمایش KWA 409 (Cooperative Industry Shipbuilding Industry) از آزمون مقاومت آتش (گزینه ها)
11. این 2 نوع حالت است که حالت دستی با کنترل پنل و حالت خودکار توسط نرم افزار کامپیوتر است.

قبل از سفارش، کاربر می تواند آن را انتخاب کند. این سفارشی است و در صورت سفارش IEC 60331-11،12 و BS 6387، کاربر می تواند از یک سیستم Slidacs (مختلف تا تامین کننده قدرت 1000 وات) استفاده کند. هزینه باید پایین باشد
