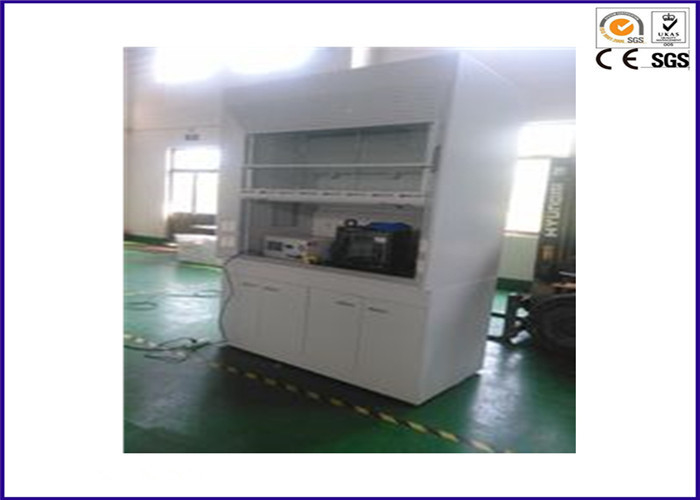

تست دستگاه افقی و عمودی رایت تست، UL 1581 تست اتاق شعله

تست دستگاه افقی و عمودی سوزاندن دستگاه، UL1581 تستر اشتعال افقی

شرح:

دستگاه تست سوزاندن افقی و عمودی کابل (VW-1) بر اساس UL1581 section 1080.1 ~ 1080.14 طراحی شده و مطابق معیارهای آزمون VW-1 (Vertical-Specimen) Flame Test است. این می تواند مورد استفاده برای آزمایش 1060 سیم سیم و کابل FT1 و آزمون سوزاندن عمودی، 1080 VW-1، 1061 آزمون، 1090 تست افقی و 1100 نمونه افقی یا FT2 آزمون، برای ارزیابی قابلیت شعله پخش به قابل اشتعال در نزدیکی کابل یا سیم انعطاف پذیر هنگامی که آتش گرفت. تمام آزمایشات در محفظه آزمون مهر و موم با حجم 4.32 مگاوات انجام می شود.
روش آزمون: ارتفاع شعله را تنظیم کنید تا نمونه را در بالای شعله قرار دهید، 15 ثانیه صبر کنید، 15 ثانیه خاموش می شود، 5 بار تكرار می شود، سپس وضعیت احتراق نمونه را بررسی می كنید، می توان آن را احتراق، خاموش كردن و تكرار كرد آستانه

تجربه کاربر:

1، کابینت با دو قسمت بالا و پایین کمک می کند، حرکت آسان به اتاق تست آسان می شود؛
2، سیستم کنترل لمسی، مناسب برای استفاده؛
3، 6 برنامه تست برای انتخاب؛
4، زاویه مشعل به صورت اتوماتیک حرکت کرد.

استانداردها:

• قطعه UL1581 1060 ~ 1100
• ASTM D 5025
• ASTM D 5207

ویژگی های ساختاری:

1، محفظه تست پاشش الکترواستاتیک بشقاب الکترواستاتیک، ظاهر ظریف است، و در داخل سیاه است.
2، تستر مجهز به عایق تصفیه کننده قوی است، هنگامی که تست کامل، باز و سیستم تهویه هوا و خروجی به خارج از منزل، و در طول آزمون، سیستم بسته است؛
3، گودال هوا در پشت محفظه آزمایشگاهی مجهز شده است. پس از اتمام آزمایش، سیستم تهویه را برای پخش هوا در کابینت باز کنید، اما در حین آزمایش باید درب هوا بسته شود.
4 پنجره شیشه ای در جعبه ی جلو قرار می گیرد که اجازه می دهد در طی آزمایش تردید داشته باشید.
5، محفظه آزمون با دستکش مهر و موم شده برای کار کردن مشعل در داخل مجهز است.
6، اندازه محوطه تست: فضای موجود 2.1M (l) * 1M (w) * 2.1M (h)، ظرفیت: 4.48m3. ابعاد 2.4m (l) * 1M (w) * 2.3M (h).

سیستم اندازه گیری دما:

1، سنسور حرارتی (لوله های مس و ترموکوپل ها) ساختار لوله باید دارای الکترولیتی بسیار رسانایی مس باشد. طول 0.02 میلیمتر 19.14
2، K-thermocouple، قطر 0.5mm از لوله های فولادی ضد زنگ به عنوان آستین.
3، دماسنج دیجیتال با مطابقت با واردات ترموکوپل نوع K، که قرائت بیش از 1000 درجه سانتیگراد است.
4، مجهز به کرونومتر الکترونیکی: دقیق به 0.1s.

دستگاه و فیکسچر:

1، وسایل اصلی عبارتند از: پایه تست و لامپ مشعل
2، قطر داخلی مشعل 5/0 ± 5/5 میلی متر، قطر دهان آتش 0/0 ± 0/0 میلیمتر؛ لوله بخار 102 میلی متر است منبع تغذیه قابل تنظیم است
3، ارتفاع شعله قابل تنظیم است. درخواست های استاندارد عبارتند از: ارتفاع کل شعله 10 ± 125 میلی متر است، شعاع شعاع شعاعی آبی 40 ± 2 میلی متر است. زاویه تست شعله قابل تنظیم از 0 تا 45 درجه است.
4، جریان گاز وارداتی گاز و شیر دقیق سوزن کنترل جریان گاز.
5، مارک های وارد شده از فشار سنج و شیر کنترل فشار گاز کار؛
6، پایه تست از فولاد ضد زنگ ساخته شده است، شامل افقی براکت، پشتیبانی عمودی از نوع مستقل، همچنین به عنوان FT1، FT2، VW-1، سه نوع مشخصات. گیاه پشتیبانی عمودی و فریزر موازی با پنجره هواپیما مشاهده شده است، برای مشاهده و عملیات آسان است.
7، مشعل از ایالات متحده آمریکا وارد می شود، آن را به درخواست ASTM D 5025-99 مطابق است
8، سیستم احتراق الکترونیکی ولتاژ بالا و قطع اتوماتیک تامین گاز برای سیستم کنترل امنیتی
9، چارچوب چارچوب: گوه ها را اضافه کنید، مشعل در گوه نصب شده است و می توانید به راحتی آنها را حرکت داده و با دقت به حالت تعریف شده بازگردید.

سیستم کنترل:

1، PLC با سیستم کنترل لمسی کنترل دستیابی به تست کنترل خودکار.
2، زمان آزمون را می توان آزادانه توسط مشتریان تنظیم شده است؛
3، احتراق هر دو حالت تست عمودی و افقی سوزاندن؛
4، یک سیستم آزمایشی به طور خودکار محاسبات و داده های تست را ذخیره می کند.
5، تنظیمات سوزاندن: 0-999.99 ثانیه برای تنظیم دلخواه
6، برای توقف سوزاندن مجموعه: 0-999.99 SEC برای تنظیم دلخواه
7، شمارش سوزی: 0-999 مجموعه

فهرست قطعات:

1، 94 گرم / m2 پرچم کاغذ کرافت، عرض نوار 1 / 2In یا 10MM، ضخامت یا نزدیک به 5mil یا 0.1mm،
2، مجهز به مجموعه ای از خط کش ارتفاع شعله؛
3، مجهز به یک خط کش 500 میلیمتر؛ و دقیق 1mm است.
4، ضخامت لایه پنبه نه بیشتر از 1 / 4in یا 6mm.

مشخصات برق:

1، منبع تغذیه: AC220V 50 / 60Hz، 1A
2، گواهی های دستی: عرضه شده است
3، منبع هوا: گاز متان (متعلق به مشتری)
4، ابعاد: 2150mm x 1200mm x 2150mm
