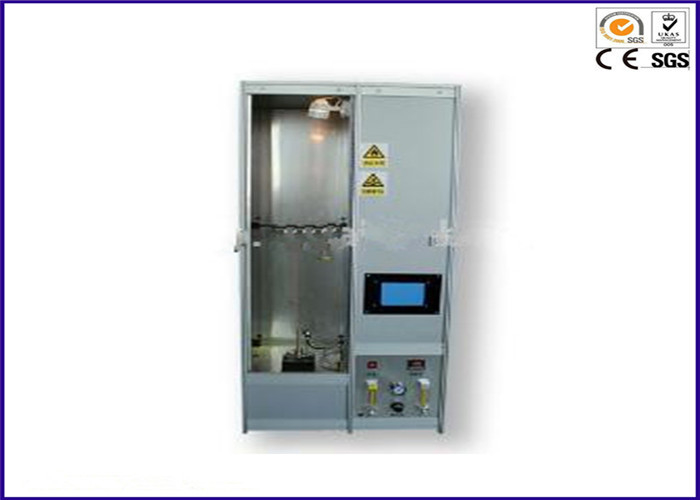

تجهیزات سیم کشی عمودی برای لوله کشی و سیم شفت UL 1581

UL 1581 سیم و کابل سیم شفت عمودی سوزاندن تجهیزات تست

شرح:

تستر کابل این ابزار کاملا اتوماتیک است که در کابینه خود قرار دارد تا حداکثر ایمنی اپراتور را افزایش دهد. این دستگاه مطابق با الزامات استاندارد UL1581-2001 (1060 FT1، 1061، 1080VW-1، 1090، 1100FT2) مطابق با استانداردها طراحی شده است. قابل اجرا به سیم تک و کابل، و نرم خط افقی، تست احتراق عمودی. سوزاندن زمان و سوزاندن تعداد قابل تنظیم، می تواند خودکار / دستی، سوئیچینگ عمودی / افقی، فشار گاز، جریان قابل تنظیم و مجهز به دستگاه تشخیص دما شعله.
شامل: سنسور ارتفاع شعله و 100٪ پنبه جاذب

استانداردها:

UL1666 << آزمایش افزایش ارتفاع شعله کابل های الکتریکی و فیبر نوری که عمودی در شفت نصب شده است >>

ANSI / ASTM D 5207 و UL 1581، ANSI / ASTM D 5025

مشخصات:

تست c محفظه:

1. فشار سنج U-type: اندازه گیری فشار محفظه در 0-12pp؛

2. Hygrometer: اندازه گیری درجه حرارت اتاق و رطوبت؛

3. ساختار اتاق: ساختار کلی دیوار بتونی توسط آجر، لایه اول 1.22 متری، لایه دوم 3.66 متری، بالا 2.24 متری است. ابعاد خارجی: 7.12 مگابایت، ارتفاع 1.3 مگابایت، عرض 2.5 مگابایت طول؛

4. ساختار دیوار، تراکم 106lb / ft3 (1698kd / m3) بتن، هدایت حرارتی (k) در 21.1 ℃ برای 0.38Btu (0.055W / MK)؛

5. لایه اول و دوم توسط وزن معمولی ضخامت 203 میلی متر از ترکیب سیمان. از دیوار ساخته شده است تا تنگی آن را تضمین کند.

6. سوراخ اندازه گیری در لایه دوم باید بالاتر از سوراخ عمودی لایه اول اندازه گیری (305mm تا 610mm)، هر سوراخ 203mm پشت جعبه و 102mm از طرف جعبه است.

دستگاه جرقه زنی:

1. این شامل یک لوله فولادی 1/2 اینچ، یک آرنج 1/2 اینچ و یک دیسک پراکنش استیل است.

2. یک متر جریان پروپان نصب کنید که در آن گاز تزریق می شود

فن: فن خروجی و آنومومتر در خروجی جعبه تست نصب می شوند.

منبع گاز احتراق: گاز عرضه شده به منبع احتراق باید دارای پروپان CP درجه باشد و 2500 BTU گرما را در هر فوت مکعب ارائه دهد.

طرفداران خروجی و لوله های انتقال: کانال های فولادی در مرکز بالای محفظه آزمایشگاه نصب می شوند و طرفداران اگزوز به کانال متصل می شوند.

سیستم کسب اطلاعات: PLC و کامپیوتر برای جمع آوری و ثبت سرعت هوا در ورودی و درجه حرارت ترموکوپل در سوراخ دوم هر 5 ثانیه استفاده می شود.
