تست مقاومت در برابر آتش، ماشین تست شیلنگ / لوله FTP II Res A 753

ISO 10497، FTP II Res A 753 مقاومت در برابر آتش، تجهیزات آزمایشگاهی برای شیلنگ و لوله

شرح:

تستر مقاومت آتش در اتصالات آتش نشانی با سه استاندارد زیر مطابقت دارد: تست مقاومت آتش Valve (ISO 10497)، آزمایش مقاومت مصالح شلنگ (ISO 19921 و 19922)، آزمایش مقاومت آتش مقاوم در برابر لوله های پلاستیکی (FTP II Res A 753)

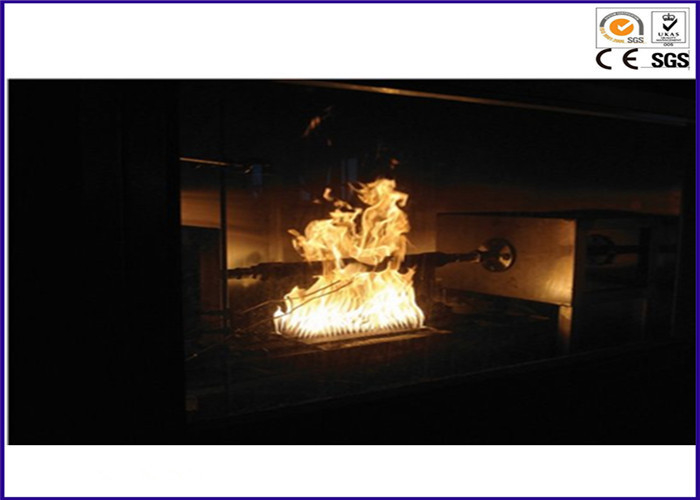

پس از استفاده از شبیه سازی آتش با استفاده از یک مشعل نشان داده شده در استانداردهای دریچه های مختلف در شرایط فشار داخلی، جمع آوری شیلنگ از چندین قطر اسمی و جعبه پلاستیکی / جعبه حلقه، دستگاه تنگ آب هر آزمون را اندازه گیری می کند.

استانداردها:

ISO 19921 و 2، ISO 10497، FTP II Res A 753

مشخصات :

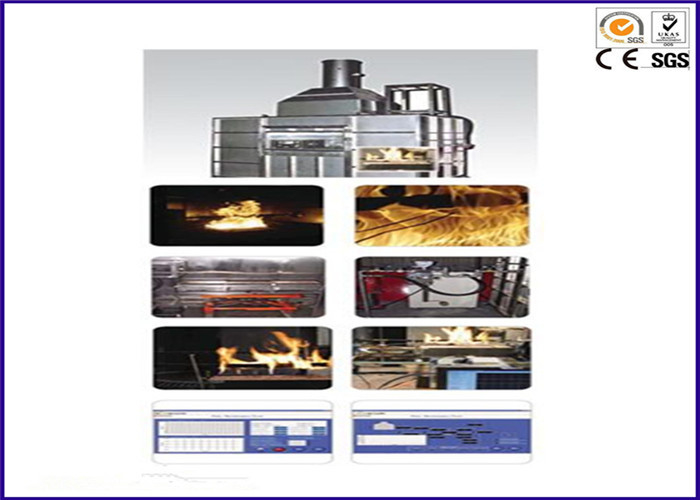

1. اندازه اتاق تست: (W) 1،700mm x (D) 900mm x (H) 2000mm

2. اندازه هود: (W) 1،700mm x (D) 900mm x (H) 2000mm

3. حجم کانال: Ø 400 x 2000 (L) میلی متر

4. فن خروجی: ولتاژ محور: 180V / انقلاب: 3000rpm / 1.5HP

5. منبع حرارت

بخش سوختگی: (W) 150 میلی متر (D) 500 میلیمتر / نازل: 20 EA / 0.1M2 / SST 304
مشعل چندگانه: (W) 100mm x (D) 420mm / Jet burner 15 ea / STS 304

6. کنترل جریان جرمی

کنترل کننده جریان جریان گاز (C3H8) 150 SLPM / خروجی سیگنال: 0 ~ 5V / دقت ± 1 FS
کنترل جریان جریان هوا 300 SLPM / خروجی سیگنال: 0 ~ 5 V / دقت ± 1 FS

7. کشتی آب اندازه: Ø 350 x L500 میلیمتر

8. پمپ تقویت کننده: AC 220V / Max 20Bar

9. اندازه مکعب کالوریمتر: (W) 38mm x (D) 38mm x (H) 38mm
K-type Thermocouple: Ø3.2، (L) 235mm

10. DAQ سیستم: 2 کاناله ورودی / خروجی آنالوگ ماژول / محدوده: ± 10VDC
2 کاناله ورودی / خروجی دیجیتال ماژول / محدوده: ± 5VDC

ویژگی ها :

1. طراحی شده در محیط گرافیکی ساده برای کاربر با استفاده از ابزار توسعه Labview

2. طراحی شده برای ضبط و ذخیره داده ها در زمان واقعی با استفاده از منطق کنترل اتوماتیک برای تکثیر تست

3. تجزیه و تحلیل داده ها و فرم های گزارش چاپ به نیازهای کاربر.

4. طراحی شده برای جایگزینی سوپاپ در آزمایشگاه های معادل برای تست کردن سه استاندارد.

5. FTP II Res A تست 753 تست سطح 1 ~ 3 را انجام می دهد

6. ساخته شده از فولاد ضد زنگ، محفظه آزمون مقاوم در برابر حرارت و خوردگی است

7. محل سوزاندن را می توان برای تنظیم کالبراسیون آزمون های شلنگ و شیر تنظیم کرد.

نتیجه آزمایش

1. درجه حرارت مرکزی شعله

2. درجه حرارت شعاعی ترمینال ورودی آب

3. دمای آب آب در ترمینال ورودی یخچال
