استاندارد تست استاندارد آتش فشرده مقیاس بزرگ BS 476 Part 20 برای شرایط آتش سوزی

BS 476 Part 20 مقیاس بزرگ تست تجهیزات آتش تستر مقاومت افقی آتش

کاربرد:

کوره برای شرایط آتش سوزی طراحی شده است، مانند مواردی که در سناریوهای آتش سوزی اروپا وجود دارد. بارگذاری عمودی در هر پیکربندی تا 250 تن و بارگذاری افقی تا 100 تن امکان پذیر است.

کوره قادر به ارائه مقاومت مقاومت آتش به AS 1530.4، BS 476 Parts 20-24، ISO 834، ISO 3008، ISO 3009 و ASTM E119 است.

ویژگی:

کوره می تواند موارد زیر را آزمایش کند:

نمونه های دیوار - 4580 میلیمتر عرض × 3640 میلیمتر × 300 میلیمتر D

نمونه های طبقه - 4750 میلیمتر L x 3775 W x 300 T

ستون ها - 500 میلی متر عرض x 500 میلی متر DX 3000 میلی متر L

پرتوهای - 350 میلی متر عرض × 350 میلیمتر D × 5000 میلیمتر

پانل های کامپوزیت - همانطور که مشخص است

T-beams - همانطور که مشخص شد

عناصر تونل - به عنوان مشخص شده است.

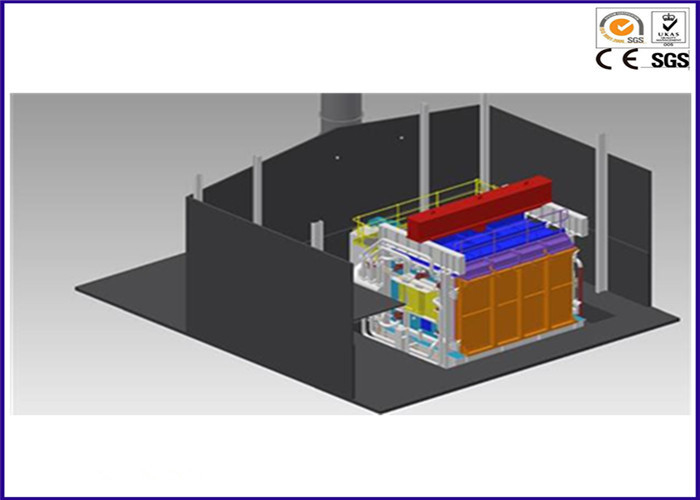

طراحی مفهومی کوره که اخراج می شود

کوره می تواند منحنیهای زیر را داشته باشد:

RijksWaterStaat، NL (RWS)

اصلاح شده هیدرو کربن، FR (HCM)

هیدرو کربن Eurocode 1 (HC)

RABT-ZTV (قطار) G

RABT-ZTV (ماشین)، G

ایزو 834 سلولز ساختمان

استانداردها:

BS 476 (20-24)، BS EN 1363 (1-2)، BS EN 1364 (2)، BS EN 1365 (2-4)، BS EN 1366 (1-3)، ASTM E 119، ASTM E 814، ASTM E 1966، UL 263، UL 1709، UL 1479، UL 2079، UL10 (BC)، ISO 834 (1، 5-7، 9)، ISO 6944 (1-2)، ISO 3008

شرح:

مقاومت آتش یک ماده تشکیل دهنده یک مونتاژ یک ابزار ارزشمند در ارزیابی عملکرد عناصر ساختاری است که در مقررات استفاده می شود.

مشخصات:

کوره آزمایش تست مقاومت افقی دستگاه مورد نیاز برای ارزیابی مقاومت آتش یک مونتاژ، ستون یا پشتیبانی از ساختار افقی است و یک روش برای اندازه گیری توانایی یک ماده در جهت افقی را ارائه می دهد تا بتواند در معرض دمای باال قرار گیرد. این کار با ارزیابی تعدادی از عناصر عملکردی مانند ظرفیت باربری، توانایی تهیه آتش و انتقال حرارت از مواد و سیستم ها انجام می شود.

1. توانایی انجام هر دو تحمل باربری و باربری بدون بار بر روی نمونه های تست افقی و پرتوهایی که در فریم های محرمانه سفارشی نصب می شوند.

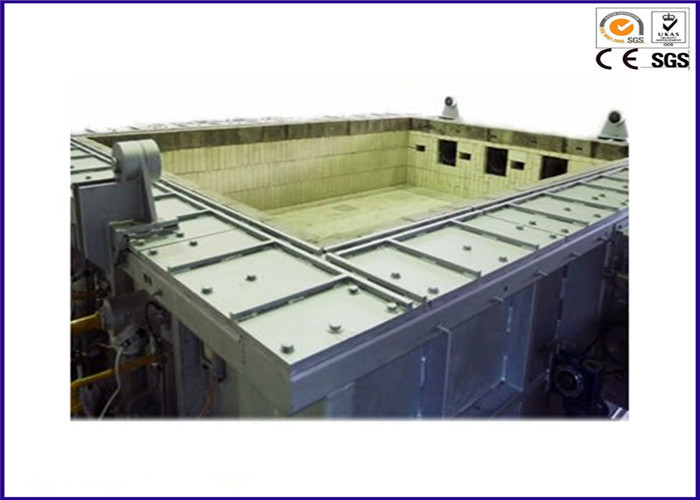

2. ساخت و ساز برتر و ایمن - دیوارهای کوره شامل یک پوشش از اجاق گاز عایق، تابلوهای مقاوم در برابر آتش و هیئت مدیره فیبر مواد معدنی در چهره سرد و آجر نسوز مقاوم در برابر جوهر به دیوار با بلوک های با درجه حرارت بالا به صورت موضعی در چهره گرم.

3. سقف قابل جابجایی که دارای آجرهای فشرده است و لنگر انداخته شده با مواد نسوز در محل است.

4. کوره کوره ساخته شده از صفحات فولاد ملایم تقویت شده با فولاد C-کانال، I-پرتو و بخش های فولادی برای مقابله با اعوجاج ساختاری به علت گرما.

5. یک قاب مهاربندی نمونه با حداقل 4 مجموعه از گیره ها.

6. 4 پورت مشاهده شده ساخته شده از شیشه مقاوم در برابر حرارت مقاوم در برابر حرارت برای فعال کردن اپراتور برای مشاهده نمونه کامل آزمون در طول آزمون آتش.

7. درب کشویی ساخته شده از آلومینا سبک وزن در یک قاب عایق شده و هوا خنک است. این زمانی که پورت های مشاهده مورد استفاده قرار نمی گیرند، گرمای کوره را خنثی می کنند.

8. 20 مجموعه از مشعل های مخلوط نازل یخچال (2 گروه از 10). هر بخار طراحی شده است برای استفاده از گاز مایع مایع و یک واحد نظارت بر شعله برای اطمینان از اینکه تمام واحد های احتراق در تمام زمان ها در حالت ایمن در حالت شکست قرار می گیرند. تمام سیستم های ایمنی شعله ی ضروری، سیستم های خلبان متقابل و سنسورهای دما شامل موارد زیر می شوند.

9. کنترل پانل سوخت احتراق کوره برای کار بر روی هر دو حالت کاملا اتوماتیک و کنترل دستی طراحی شده است. فریزر خودکار از مشعل ها از طریق استفاده از یک دکمه فشار دکمه است. این باعث می شود تا مشعل ها بر اساس منحنی گرمادی از پیش تعیین شده، مانند آنچه در BS 476 Parts 20-24، EN 1363 و منحنی هیدروکربن IMO، شرح داده می شود. کنترل سوزش دستی باعث می شود که مشعل های فردی به صورت ایزوله شوند.

10. ابعاد ابعاد تست: 3000mm (W) x 4000mm (H) x 1000mm (D)
