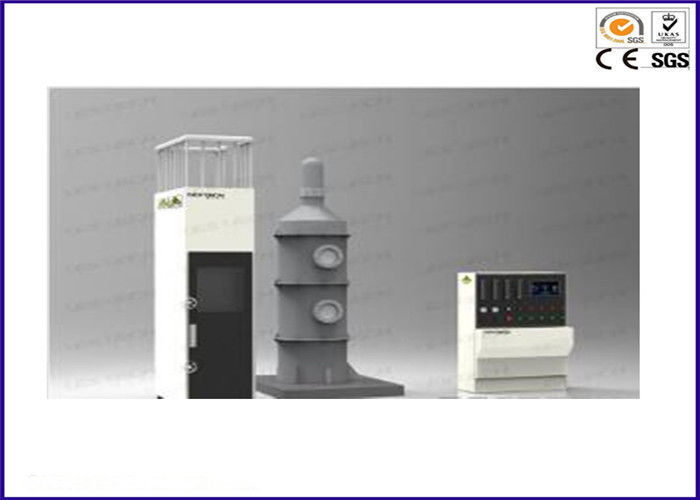

تجهیزات تست اشتعال پذیری کابل Bunched، IEC 60332-3-10 اتاق تست اشتعال پذیری

تست کننده اشتعال پذیری عمودی با کابل کنترل PLC با IEC 60332-3-10

محصولات:

دستگاه تست کشش افقی شعله عمودی کابل Bunched مطابق با مقررات مربوط UL1685، GB18380.3 استاندارد در مورد الزامات آزمون سیم و کابل سوزش طراحی شده است. و با استاندارد IEC 60332-3-10، KS C IEC 60332-3-21 ~ 25 (A Class D) ملاقات کنید.
تستر پخش افقی شعاع عمودی، تجهیزاتی است که برای تست نصب عمودی کابل متصل شده یا کابل نوری برای جلوگیری از انتشار عمودی شعله تحت شرایط مشخص، تجهیزات لازم برای کابل های قدرت، کابل های کنترل و سوزاندن بسته نرم افزاری کابل فیبر نوری تست. علاوه بر این، اگر تنظیم کننده تستر 20 درجه تنظیم شود، می توان آن را با استانداردهای IEEE 383 (IEEE 1202) به دست آورد. این تستر می تواند با دستگاه پیکربندی پیک حرارتی مجهز شود، با آنالیزگر گاز می تواند مقدار انرژی حرارتی را اندازه گیری کند مانند HRR (سرعت آزادسازی حرارت)، SPR (سرعت تولید دود) و غیره.

تجربه کاربر:

1، این تستر با هوش بالا و آسان برای کار طراحی شده است.
2، با طراحی حرفه ای صنعتی، ظاهر زیبا و طرح بندی مناسب؛
3، این تجهیزات دقت، امنیت و ثبات است؛
4، با سیستم کنترل میکرو کامپیوتر، فرایند تست هوش، بدون نیاز به دستی زمان.
5، کابینه تست فولاد ضد زنگ مقاوم در برابر خوردگی؛

استانداردهای S :

UL1685 ، IEC 60332-3-10 ، EN 50399

ویژگی های اصلی:

1، ابعاد جعبه تست فولاد ضد زنگ 100 ± 100 (W) × 2000 × 100 (D) × 4000 ± 100 (H) میلی متر است. سطح داخلی مورد از بالاتر از زمین است، و قسمت عقب تحت پوشش عایق مواد؛
2، مجهز به نردبان فولاد ضد زنگ، مطابق با الزامات GB / T18380.31؛
3، 2 دارنده نمونه اضافی؛
4، نردبان ساخته شده از فولاد ضد زنگ، مقاوم در برابر خوردگی و آسان برای تمیز کردن.
5، در قسمت پایین کابینت یک ورودی هوا است که ابعاد آن 800 ± 20 (W) × 400 ± 10 (D) است، در موقعیت 150 + 10mm در مقابل جعبه.
6، یک ترموکوپل نوع 2mm K در داخل جعبه تست وجود دارد.
7، جریان هوا داخل کوره احتراق می تواند به طور مؤثر در (5000 ± 500) L / دقیقه کنترل می شود.

سیستم های احتراق:

1، مشعل: نوع مشعل گاز پروپان نوع کمربندهای 257mm × 4.5mm و باز کردن 242 سوراخ، که در 3 خط 81.80.81 مرتب شده، قطر سوراخ است

1.35 میلی متر، فاصله بین سوراخ 3.2 میلیمتر است؛
2، دارای شیر با دقت بالا برای کنترل گاز؛
3، دو فلومتر: فلومتر هوا و فلومتر گاز و شیر کنترل؛
4، جلو تستر احتراق با یک لوله توقف شعله فراهم می شود برای جلوگیری از گاز پروپان از خنک کردن، در نتیجه تضمین حداکثر ایمنی نمونه.
5، زاویه احتراق: افقی؛ دستگاه احتراق اتوماتیک؛ (20 درجه قابل تنظیم اختیاری است).
6، مشعل می تواند به طور خودکار توسط برنامه کامپیوتری فرایند جبران گاز و هوا را جبران کند، در حالی که بسیاری از سیستم های سنتی این تأثیر را نادیده گرفته اند.

سیستمهای کنترل:

1، PLC با سیستم کنترل لمسی بزرگ؛
2، این تستر می تواند اتوماتیک اشتعال و زمان بندی خودکار، محدوده زمانی 999min و دقت 1S؛
3، اطلاعات تجربی به صورت خودکار ذخیره می شود، درخواست آزاد؛
4، با عملکرد یادآوری زمان 40 دقیقه و 1 ساعت؛
5، مونتاژ نمونه ها توسط جرثقیل الکتریکی برداشته می شود.

پارامترهای دستگاه:

1، اندازه جعبه تست 100 ± 100 (W) x2000 ± 100 (D) x4،000 ± 100 (H) میلی متر؛
2، دقت انمومتر 0.1m / s؛
3، محدوده انمومتر هوا منبع 8000L / min است؛ باد های خروجی (5000 ± 500) L / min می تواند تنظیم شود.
4، گاز: 95٪ خلوص پروپان فنی (مشتری)؛
5، کنترل جریان گاز: تحت 100kpa، شرایط 20 ºC؛
6، تامین گاز احتراق: پروپان (یا LPG).

مشخصات:
