DONGGUAN YUYANG INSTRUMENT CO.,LTD
چین تولید کننده تجهیزات تست با کیفیت خوب
محل منبع: | چين |
نام تجاری: | YUYANG |
گواهی: | ISO |
شماره مدل: | CFRT |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | مورد تخته سه لا |
زمان تحویل: | 30 روز |
قابلیت ارائه: | 5 دستگاه |
استاندارد آزمون: | IEC 60331-11 & 12 ، IEC 60331-21 ~ 23 | زمینه برنامه: | سیم و کابل |
---|---|---|---|
اندازه: | 1750 میلی متر (W) x 680 میلی متر (D) x 1400 میلی متر (H) | رنگ: | سفید |
برق: | AC 380V 3 فاز ، 50 / 60Hz ، 30A | دمای محیط: | از 10 تا 35 درجه سانتیگراد کار می کند |
گارانتی: | 1 سال | وزن: | 160 کیلوگرم |
کلید واژه: | یکپارچگی مدار در دستگاههای تحت شرایط آتش | ||
برجسته: | ,,flame test chamber |

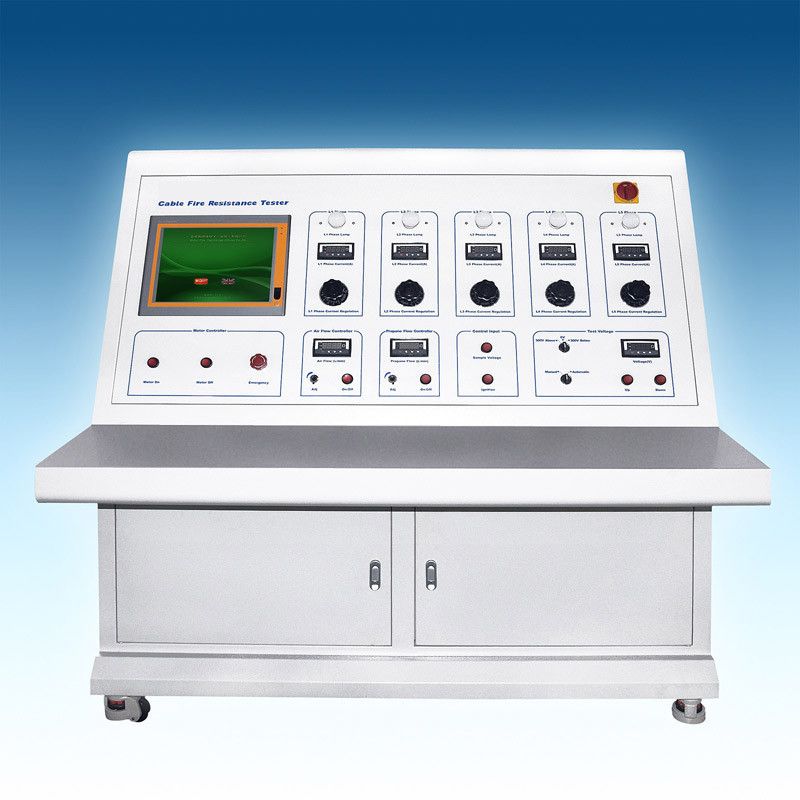

تست مقاومت در برابر آتش کابل برای یکپارچگی مدار در شرایط آتش
مقدمه
این دستگاه تست مقاومت در برابر آتش برای آزمایش کابل های مورد نیاز برای حفظ یکپارچگی مدار در هنگام قرار گرفتن در معرض آتش به تنهایی یا آتش سوزی با شوک که در آن شرایط آزمایش بر شعله با یک خروجی حرارت کنترل شده متناظر با دمای حداقل 750 درجه سانتیگراد یا آتش سوزی قرار دارد ، مورد استفاده قرار می گیرد. با شوک در دمای حداقل 830 درجه سانتی گراد.
تست IEC 60331 برای کابل های الکتریکی تحت شرایط شلیک یکپارچگی مدار
IEC 60331 قسمت 11 به تنهایی در دمای شعله حداقل 750 درجه سانتیگراد آتش بگیرید
IEC 60331 Part 21 کابلهای با ولتاژ دارای امتیاز 0.6 / 1kV از جمله
IEC 60331 قسمت 12 آتش با شوک در دمای شعله حداقل 830 درجه سانتیگراد
IEC 60331 Part 31Fire with شوک کابلهای دارای ولتاژ دارای امتیاز تا 0.6 / 1kV
استانداردها:
IEC 60331-11 & 12: 2002
IEC 60331-21 ~ 23: 1999
امکانات
منبع حرارتی: مشعل گاز پروپان نوع روبان AGF
ساخته شده با 3 ردیف سوراخ متقاطع ، متوسط عرض جلوی مشعل: 15 میلی متر ، قطر سوراخ: 1.32 میلی متر ، فاصله بین مرکز: 3.2 میلی متر.
ردیف سوراخ جلاقی در سوراخ خلبان برای حفظ شعله در هر دو صورت صفحه بشقاب.
برای بررسی دما ، دو ترموکوپل به صورت افقی از فاصله 45 میلی متر سمت چپ و راست مشعل خط مستقر شده اند.
کنترل کننده های جریان انبوه برای تنظیم جریان گاز و هوا ، دقت آن کمتر از 1.5٪ نیست.
این نرم افزار می تواند دمای کالیبراسیون مشعل ، پروپان و جریان هوا و غیره را نشان دهد.
جریان توسط یک ترانسفورماتور ستاره سه فاز با ظرفیت کافی برای حفظ ولتاژ آزمایش مورد نیاز در صورت عدم حفظ کامل مدار فراهم می شود.
نشانگر اتصال رسانا (نشانگر LED) برای تشکیل جریان.
مقدار ولتاژ بطور خودکار توسط نرم افزار تنظیم می شود و توسط یک کنترل کننده پنل تنظیم می شود.
نمایش دیجیتال داده های جریان و ولتاژ ، دقت جریان 0.001A است.
حفاظت فعلی با استفاده از فیوز با 2A.
داده های اندازه گیری در زمان واقعی تمام جریان و ولتاژ توسط کامپیوتر جمع آوری می شوند و منحنی های جریان و ولتاژ تولید می شوند.
هنگامی که یکپارچگی مدار نتواند حفظ شود ، لامپ نشانگر مربوطه خاموش می شود ، کامپیوتر به طور خودکار وضعیت را تعیین می کند و زمان را ضبط می کند ، و زنگ صدا و نور را ارسال می کند.
الزامات نصب از تست مقاومت در برابر آتش برای یکپارچگی مدار تحت شرایط آتش
برق | AC 380V 3 فاز ، 50 / 60Hz ، 30A |
دمای محیط | از 10 تا 35 درجه سانتیگراد کار می کند |
اندازه | 1750 میلی متر (W) x 680 میلی متر (D) x 1400 میلی متر (H) |
وزن | 160 کیلوگرم |
گاز | هوا و پروپان |
