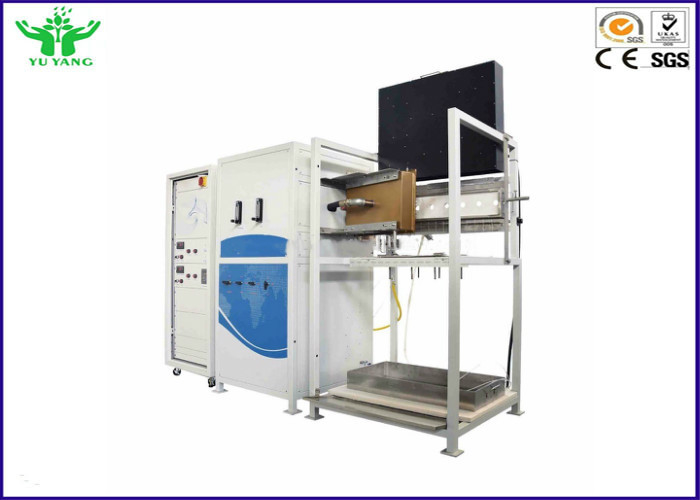

ASTM E1317 پانل تابشی الکترونیکی IMO تجهیزات آزمون تست اسپرینت ISO 5658-2

ASTM E1317 پانل تابشی الکترونیکی IMO تجهیزات آزمون تست اسپرینت ISO 5658-2

  • ASTM E1317 پانل تابشی الکترونیکی IMO تجهیزات آزمون تست اسپرینت ISO 5658-2
  • ASTM E1317 پانل تابشی الکترونیکی IMO تجهیزات آزمون تست اسپرینت ISO 5658-2
  • ASTM E1317 پانل تابشی الکترونیکی IMO تجهیزات آزمون تست اسپرینت ISO 5658-2
  • ASTM E1317 پانل تابشی الکترونیکی IMO تجهیزات آزمون تست اسپرینت ISO 5658-2
ASTM E1317 پانل تابشی الکترونیکی IMO تجهیزات آزمون تست اسپرینت ISO 5658-2
جزئیات محصول:
محل منبع: چین
نام تجاری: YUYANG
گواهی: ISO 5658-2, ASTM E 1317, IMO Resolution A. 653(16)
شماره مدل: YYF-047
پرداخت:
جزئیات بسته بندی: بسته بندی تخته سه لا
زمان تحویل: 15-30 روز کاری
قابلیت ارائه: 5 واحد / واحد در هر ماه
مخاطب
توضیحات محصول جزئیات
قدرت:: الکترونیک، AC 220V، 50 / 60Hz اندازه کنسول:: 600 (W) * 750 (D) * 1،600 (H) mm
وزن: 300 کیلوگرمی راه کنترل:: کامپیوتر
جزئیات بسته بندی: بسته بندی تخته سه لا ابزار:: متان، کامپیوتر، گاز فشرده، camcorde ....
برجسته:

تجهیزات تست شعله

,

دستگاه تست اشتعال پذیری

ASTM E1317 پانل تابشی الکترونیکی IMO تجهیزات آزمون تست اسپرینت ISO 5658-2

I. معرفی محصول:

تستر انبساط شعله تولید شده و مطابق استاندارد ISO5658-2 تولید شده است، در حالی که مطابق با الزامات IMO FTP Code resolution a است. 653 (16) و ASTM E 1317. برای تعیین عملکرد عرض شعله در محصولات ساختمانی، عملکرد پخش شعله / سرعت گسترش شعله می تواند برای ارزیابی عملکرد بازدارنده شعله مواد استفاده شود.

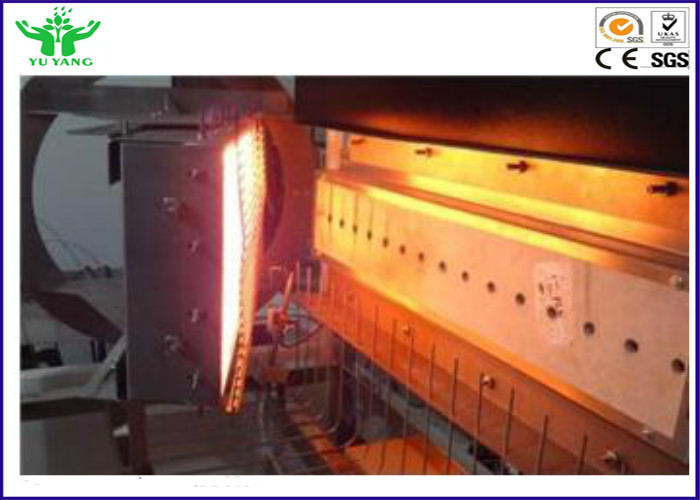

تجهیزات با استفاده از تابش تابش تابش گاز، با استفاده از حرارت تابش کالیبراسیون جریان گرما وارد شده توسط مخلوط کردن نمونه مشعل گاز برای آزمایش مواد در مورد برخی از حرارت تابش احتراق روشن؛ نمونه در معرض منطقه ای است که شار تابشی به وضوح کالیبراسیون شده است، اندازه گیری زمان احتراق، پخش شعله و زمان انقراض نهایی. نمونه آزمایشی در یک موقعیت عمودی، پانل تابش مجاور قرار می گیرد، قرار گرفتن در مناطق با کالیبراسیون واضح شار تابشی. شعله احتراق نزدیک به نمونه آزمایشی است، اما با نمونه آزمون تماس نداشته، انتهای داغ نمونه توسط یک گاز تبخیر بر روی سطح، پس از احتراق، ثبت شعله را به جلو و ضبط زمانی که شعله در پیش روی سوخته بر روی سطح نمونه به هر کالیبراسیون فاصله. سپس مواد آزمون عبارتند از گرما احتراق، حرارت احتراق مستمر، بحرانی جریان جریان، حرارت متوسط ​​احتراق مستمر، مقدار کل انتشار گرما و سایر پارامترهای مرتبط.

2. استانداردها:

ISO 5658-2: انتشار شعله، قسمت 2: میزان گسترش شعله در کنار محصول ساختمان.

GB / T 28752-2012: روش آزمون انتشار افقی برای شعله در سطح عمودی.

IMO FTP Code Resolution a. 653 (16): پیشنهاد روش تست اشتعال پذیری برای مواد درشت، سقف و عرشه (اختیاری)

ASTM E 1317: روش آزمون استاندارد برای اشتعال پوشش سطحی کشتی.

3. ویژگی های ساختاری

3.1 جعبه بدنه ساخته شده از فولاد ضد زنگ، زیبا و مقاوم در برابر خوردگی؛ آسان برای تمیز کردن قاب مفهوم: متشکل از دو بخش مستقل: قاب فایبر و قاب پشتیبانی از نمونه. دو بخش با هم پیچیده شده و پیچ ها برای انعطاف پذیری مکانیکی انعطاف پذیر هستند.

3.2 ارتفاع مرکز پانل تابشی (100 ± 1200 میلی متر)، سطح تابش اشعه تابش و سطح قبل (15 ± 3 درجه)، می تواند تنظیم دقیق باشد

3.3 اندازه تابلو تابش 480mm x 280mm است، ساخته شده از کاشی های سرامیکی مقاوم در برابر متخلخل؛ شدت تابش می تواند حدود 62 کیلو وات بر متر مربع، دمای سطح حدود 750 ℃.

3.4 مشعل: (200 + 10) میلی متر طول لوله دو جداره سرامیکی، قطر داخلی 6 میلی متر، هر قطر سوراخ طولی 6 میلی متر، با پروپان و هوا متر، ارتفاع شعله کم قابل تنظیم، برای رسیدن به استاندارد (230 + 20) میلی متر بالا شعله مورد نیاز است.

3.5 سطح مشاهدات: کاربران برای مشاهده شعله گسترش می یابند؛ ساخته شده از فولاد ضد زنگ، جهت افقی و عمودی، فاصله 50 میلی متر؛

3.6 مجهز به راهنمای نصب نمونه، ساخته شده از فولاد ضد زنگ. مقاومت در برابر حرارت و خوردگی؛ نمونه به عنوان نوع کشویی نصب شده است.

3.7 نمایشگر: مجهز به زاویه دید قابل تنظیم آینه (750 میلیمتر x 120 میلیمتر)، در طول تست، سرعت پخش شعله را می توان از طریق آینه شیشه ای و راکت نمونه مشاهده کرد و می توان آن را به صورت خودکار با سوئیچ پا ثبت کرد.

3.8 اندازه نمونه: طول 808 میلیمتر و عرض 250 میلیمتر. ساخته شده از ورق فولاد ضد زنگ ضخامت (3 + 0.2) میلی متر.

3.9 دودکش نمونه، 1، از ورق فولاد ضد زنگ با ضخامت 0.5 ± 0.05 میلیمتر ساخته شده است. ترموکوپل گازی فلزی گاز و دودکش.

3.10 صفحه کالیبراسیون: طول (795 + 1) میلی متر، عرض mm، ضخامت (25 ± 2) میلیمتر هیئت مدیره غیر قابل اشتعال. تراکم شستشو (950 ± 100) کیلوگرم در متر مکعب. 8 حفره با قطر 25 میلی متر و فاصله سوراخ 100 میلی متر + 1 میلیمتر است

3.11 صفحه پشتی و محل قرار گیری: ورق عقب 800mm طول و 155mm عرض، ضخامت (3. 12 میلیمتر ± 3 میلیمتر) هیئت مدیره غیر قابل اشتعال، تراکم خشک (100 ± 950) کیلوگرم در متر مکعب، مواد ورق موضعی همانند صفحه عقب، عرض 25 ± 2) میلی متر

4. سیستم تابش حرارتی:

4.1 کنترل دماسنج پانل تابشی: جلوگیری از تابش شعاع به عقب پانل رادیاتور، بررسی دمای داخلی پانل رادیاتور، و به طور خودکار شیر دریچه گاز در مورد جریان شعله را قطع می کند.

4.2 صفحات تابش به جریان گرما از نمونه اعمال می شود و گرادیان در امتداد طول نمونه کاهش می یابد. نقطه شروع 50KW / m2 است و پایان 1.5kw / m2 است.

4.3 ایالات متحده ایالات متحده MDTERM پلاگین نوع (Schmidt-Boelter) thermoelectric رطوبت گرما متر جریان، اندازه گیری محدوده 80KW / m2، جریان آب گرم خنک کننده حرارت وارد شده است. بزرگ و یا غیرمستقیم بزرگ 2٪؛ تکرارپذیری به اضافه یا منفی 0.5٪؛

4.4 تامین گاز: مجهز به شیر کاهش دریچه، دریچه صفر، شیر خنک کننده، دریچه الکترونی و مخلوط کن، مخلوط کردن هوا و گاز خوب به پانل تابشی.

4.5 یک صفحه کالیبراسیون متخلخل ارائه شده است و یک جریان گرمای کششی برای تشخیص اینکه آیا شار شعاعی مطابق با الزامات استاندارد است، استفاده می شود.

5. سیستم کنترل:

5.1 شعله طول منبع جرقه 230 پلاس یا منهای 20 میلیمتر، جریان پروپان 0.4 لیتر بر ثانیه و جریان هوا 1.0 لیتر در دقیقه است.

5.2 جریان گاز منبع: گاز می تواند متان، گاز طبیعی، پروپان، جریان بیش از 1.0l / s است، و سیستم کنترل جریان بین 0.5L / s ~ 1.5l / s کمتر از 1٪ است.

5.3 جریان هوا بیشتر از 9.0L / ثانیه است و خطای سیستم کنترل جریان کمتر از 1٪ بین 5L / s ~ 15L / s است و خط لوله هوا شامل فیلتر است.

5.4 شیر فشار و فشار سنج با نام تجاری وارداتی، کنترل دقیق فشار گاز؛

5.5 تمام سیستم کنترل احتراق تابش اشعه ایکس انفجار، سوپاپ، سوپاپ دریچه گاز می تواند از بازگشت گاز جلوگیری کند.

5.6 دوربین می تواند پروسه تست را در یک برنامه مشاهده و ذخیره کند.

5.7 19 "قاب تجزیه و تحلیل می تواند سرعت گسترش شعله، نرخ جریان بحرانی و سرعت آزادسازی حرارت را اندازه گیری کند.

سیستم جمع آوری داده ها می تواند تصویر طول شعله و ویژگی های احتراق را ذخیره کند.

5.9 سیستم مشعل پانل تابشی کاملا اتوماتیک است، با جرقه جرقه و قفل ایمنی، تمام سیستم های کنترل ضد انفجار هستند؛

5.10 IMO اجازه می دهد تمام کالیبراسیون، آزمایش، نتایج آزمون برای چاپ (IMO، ISO) راحت تر (اختیاری)؛

5.11 کابین کنترل استاندارد، کامپیوتر + سیستم کنترل هوشمند Labview؛ رابط کاربری دوستانه تر و تست هوشمندتر است.

قدرت: الکترونیک، AC 220V، 50 / 60Hz
اندازه کنسول: 600 (W) * 750 (D) * 1،600 (H) mm
وزن 300 کیلوگرم
راه کنترل: کامپیوتر
جزئیات بسته بندی بسته بندی تخته سه لا
ابزار: متان، کامپیوتر، گاز فشرده، camcorde ....
