تجهیزات تست حریق مصالح ساختمانی

Ⅰکاربرد:

کوره آزمایش به بخش 20 و 22 BS476 (عمودی/افقی) ، استاندارد GB9978-2008 اشاره دارد.برای ارزیابی رفتار یک نمونه از یک عنصر ساخت ساختمان در صورت قرار دادن در شرایط گرمایش و فشار مشخص شده است.این روش وسیله ای برای اندازه گیری توانایی یک عنصر در مقاومت در برابر قرار گرفتن در معرض دماهای بالا فراهم می کند، با تعیین معیارهایی که ظرفیت حمل و نقل،قابلیت احتواء آتش (جامد بودن) و قابلیت انتقال حرارتی (عایق بندی) قابل قضاوت است..

یک نمونه نماینده از عناصر برای آزمایش آزمایشگاهی برای تعیین مقاومت آتش عناصر ساخت و ساز قرار می گیرد.

1استاندارد:

BS476-20: آزمایشات آتش بر روی مواد و سازه های ساختمانی ️ بخش ۲۰. روش آزمایش برای تعیین مقاومت آتش عناصر ساختمانی (اصول عمومی)

BS476-22: آزمایشات آتش بر روی مواد و سازه های ساختمانی - بخش 22: روش تعیین مقاومت آتش عناصر غیر باردار ساختمانی

GB/T9978.1-2008: آزمایش مقاومت در برابر آتش - عناصر ساخت ساختمان - بخش 1: الزامات عمومی

2عملکرد تست:

نمونه ای که در شرایط دما و فشار بالا قرار دارد، نمونه های آزمایش در طول زمان مشخص شده وزن، یکپارچگی و عایق.

3. از سیستم محافظت کنید

مقدار تفاوت فشار دستگاه اندازه گیری و مقادیر فشار جوی محیط را نظارت کنید.

تجهیزات دارای عملکرد هشدار حفاظت از ایمنی الکتریکی، حفاظت از بیش از حد درجه حرارت و عملکرد هشدار و پوشش محافظ با ضربه انفجار آزمایش است.

4نمونه ایستگاه کاری:

• 3تا مجموعه داره
• استفاده از آن آسان و جابجایی آن راحت است.

Ⅱپارامترهای فنی:

1کوره آزمایش:

(1) ساختار و اندازه کوره آزمایش:

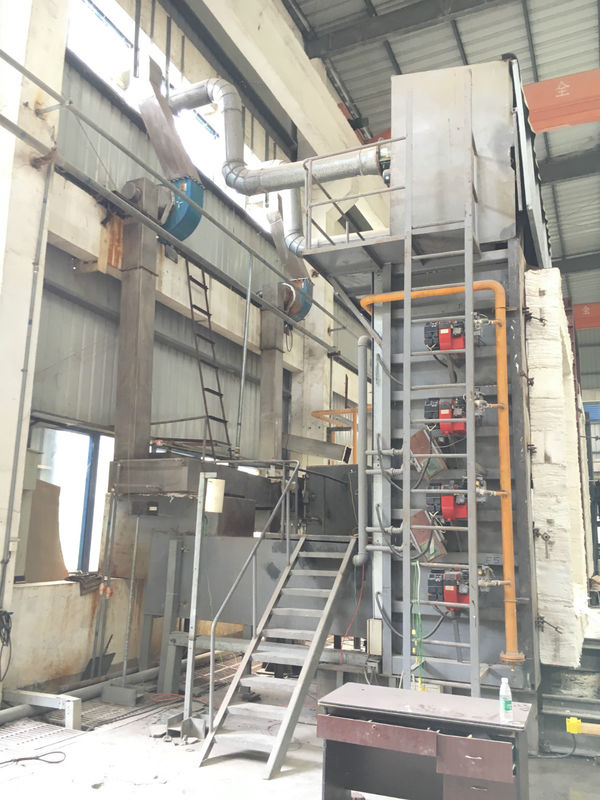

• کوره عمودی 3.1*3.1*1.2m ((W*H*D) ، بزرگترین اندازه نمونه 3*2.8m ((W*H)
• مطابق با EN1363-1

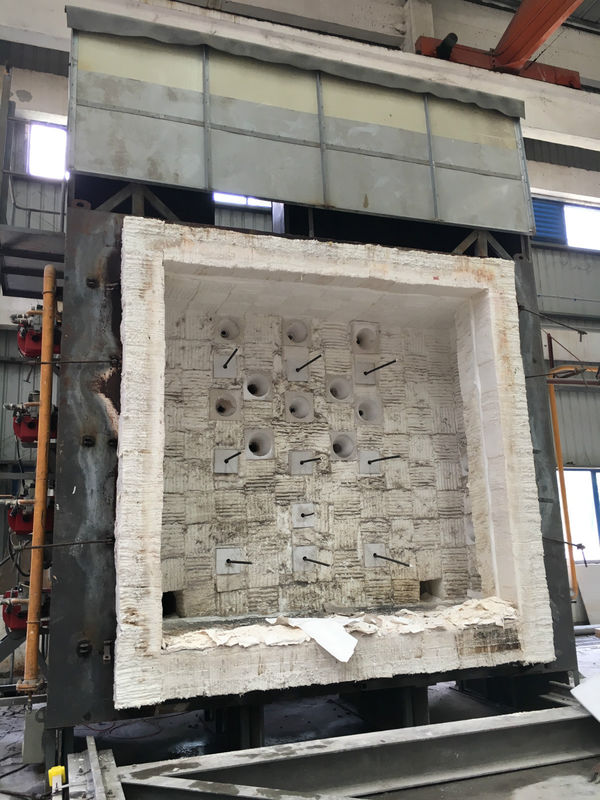

• کوره آزمایش از آجر ساخته شده است، ساختار فولاد و مواد عایق ضد آتش است.

2ولتاژ برق:

AC 380V ±10٪، 50Hz

3قدرت:

کوره آزمایش با ISO9705 مطابقت دارد، قدرت خروجی 300KW است.

4سیستم سوزان:

(1) جریان گاز: 0-100 m3/h

(2) فشار گاز: 3000Pa

(3) جریان هوا: 5000 متر در ساعت

(4) فشار حداکثر هوا: 4000Pa

5کنترل دمای آزمایش:

(1) کنترل دمای کوره به نیاز T-T0=345lg ((8t+1) پاسخ می دهد

انحراف کنترل دمای:
0دقيقه10دقيقهt>30 دقیقه:d≤5٪

(2) دقت دستگاه آزمایش:

دمای کوره: ±15°C

دمای داخل نمونه: ±10°C

دمای واکنش منفی نمونه: ±4°C

(3) محدوده زمان بندی: 0-300 دقیقه، دقت: <±1s

6. فشار کوره با

(1) آزمایش پس از 5 دقیقه، کوره باید شرایط فشار مثبت زیر را برآورده کند:

اجزای - در فر 3 متر ارتفاع، 100 میلی متر از سطح نمونه، فشار فر 15Pa ± 5Pa؛

(2) آزمایش پس از 10 دقیقه، کوره باید شرایط فشار مثبت زیر را برآورده کند:

اجزای - 3 متر در ارتفاع کوره، 100 میلی متر از سطح نمونه، فشار کوره 17Pa ± 3Pa.

(3) نمونه درب فرود را می توان با فشار ثابت در کل ارتفاع سطح آتش نگه داشت، ارزش فشار در لبه باید در حدود 2 ± 2Pa نگه داشته شود،و گرادیان فشار داخل کوره باید 8 Pa در هر متر باشد;

(4) محدوده اندازه گیری فشار کوره: 0-100Pa، دقت اندازه گیری: ≤ ± 3Pa

7حسگر دما

عملکرد، مقدار و محل ترموپول در کوره گرمایش با الزامات EN16341-1 مطابقت دارد.

a) دمای کوره ± 15 °C، استفاده از ترموپول قطر 1mm؛

ب) دمای سطح نمونه ± 4 °C، قطر ترموکوپل 0.5mm. صفحه مس با ترموکوپل: قطر 120mm، ضخامت 0.50mm

ج) کلاس دقت ترموکوپل S-value Platinum Rhodium Platinum: سطح دوم

د) کلاس دقت ترموپول های زره ای نیکل کرومیوم نیکل سیلیکون K: سطح II

سیستم های گاز و هوا

1تجهیزات گاز و تبخیر

(۱) منبع گاز احتراق: پروپان و گاز مایع، 200KG / H کنترل الکترونیک گاز رسانی کوره گاز رسانی، 8-10 بطری، 4-5 استفاده می شود، 4-5 در حالت آماده،که مجهز به شیر سوئیچینگ اتوماتیک گاز هستند.

(2) لوله فولادی بدون درز DN48 برای لوله تامین گاز باید مجهز به شیر کاهش دهنده فشار، شیر ایمنی و غیره باشد.

(3) پیکربندی دستگاه صرفه جویی در گاز، مجهز به دستگاه هشدار نشت گاز قابل احتراق.

توجه: گاز آزمایشگاهی برای ساخت یک اتاق پمپ بنزین، اندازه حدود L5000 × W4000 × H2300.

2. سيستم منبع هوا

(1) استفاده از فن سانتریفیوژ فشار بالا + اینورتر برای تنظیم جریان و فشار؛

(2) تنظیم مناسب شیر سوئیچ، شیر دروازه و فشار سنج و لوله فولادی بدون درز DN75

حفاظت از محیط زیست، دستگاه هشدار آتش

1اسپری گاز دود، سیستم حفاظت از محیط زیست

گاز دود به اتاق پاشی پس از دود و گرد و غبار فیلتر شده و در خارج از خانه خارج می شود، از جمله لوله دود دود فلزی سفید، فن اگزوز سانتریفیوژ قابل تنظیم، شبکه فلزی فولاد ضد زنگ،دستگاه پاک کننده گرد و غبار، دستگاه اکسیداسیون کاتالیستی، اتاق اسپری فولاد ضد زنگ، پمپ ها و سیستم های کنترل.

ظرفیت پردازش: ≥5000 m3/h، تصفیه گاز دود در ساعت 4000 ~ 12000 متر مکعب.

2. سیستم نظارت بر زنگ آتش نشانی (مالکی به کاربر)

درجه حرارت، گاز دود، نشت گاز و ناهنجاری های دستگاه در محل آزمایش را کنترل کنید.باید در زمان واقعی هشدار دهد و می تواند به طور خودکار عملیات محافظتی مناسب را انجام دهد، مثل قطع کردن شیر گاز.

Ⅲسیستم کنترل و تجزیه و تحلیل (سیستم نرم افزاری)

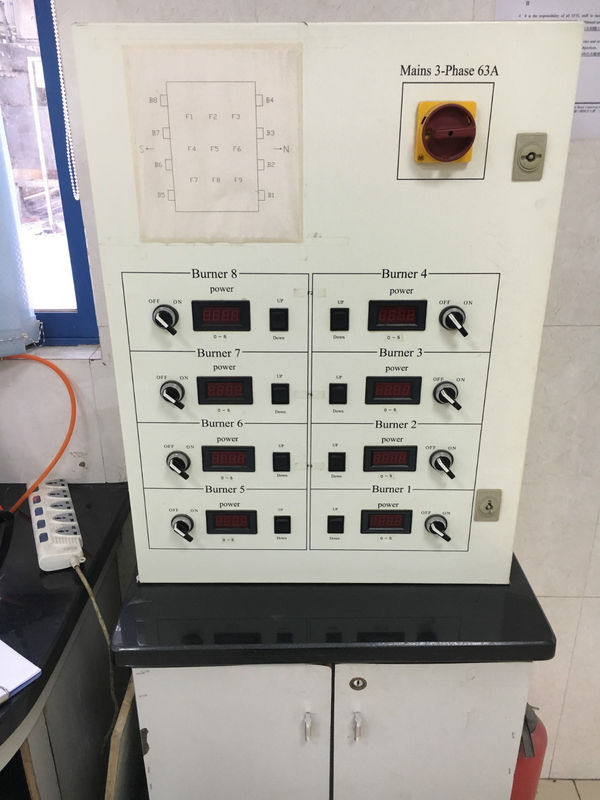

سیستم کنترل آزمایش شامل سیستم نمونه گیری فشار، سیستم کنترل نمونه گیری دمای، سیستم جذب سیگنال، سیستم کامپیوتری،همراه با طراحی یک مدار آزمایش و نمونه گیری معقول.

1. هنگامی که سیستم سیگنال مشکل ایمنی را تشخیص می دهد، سیستم می تواند در زمان واقعی تغذیه شود تا ایمنی اضطراری را به طور خودکار خاموش کند.

2سیگنال های الکتریکی ترموکوپل تولید شده توسط فرستنده دمای یا مستقیما به ضبط کننده یا کامپیوتر، فرآیند آزمایش، دمای متوسط، دمای تک نقطه،مقدار نشت باید به راحتی قابل نمایش باشد.

3. مناسب برای دستیابی به آغاز پروژه آزمایش، کنترل فرآیند آزمایش، تنظیمات پارامتر آزمایش، انواع مختلف داده های آزمایش از طریق نمونه گیری سنسور به کامپیوتر ارسال شده است،کامپیوتر به طور خودکار محاسبه و پردازش می شود یا در یک جدول (گراف) چاپ می شود.نرم افزار می تواند به طور خودکار توسط برنامه منحنی دمای کنترل شود و دمای کوره، فشار کوره، دمای آزمایش و سایر داده ها را ضبط کند.

4سیستم کنترل کامپیوتری، از جمله مارک کامپیوترها و مانیتورهای LCD 19 اینچی، پرینترهای لیزر، سیستم قابلیت های پرس و جو را فراهم می کند.سیستم به طور خودکار تعداد نمونه و منحنی درجه حرارت را آزمایش می کند، داده های ذخیره شده در پایگاه داده سیستم؛ و می توانید شماره نمونه آزمایش، تاریخ آزمایش و سایر سوالات را وارد کنید.

Ⅳدستگاه اصلی ابزار

1. اندازه گرما در مادون قرمز (اختیاری)

(1) اندازه گیری جریان حرارتی خانگی.

(2) الزامات عملکردی

محدوده دمای آب خنک کننده: 10 ~ 30 °C

جریان آب خنک کننده:> 10L / ساعت

محدوده آزمایش kW / m2: 50 kW / m2

زمان واکنش: <250ms (63٪)

حداکثر مقدار قابل اندازه گیری: 150 درصد از محدوده

سیگنال خروجی:> 5mV در محدوده کاری

دامنه طیف: تا 50،000 نانومتر

چشم انداز: 180 درجه

انتشار:> 0.95

2ابزار اندازه گیری صداقت

قاب پنبه ای و سنجه اندازه گیری شکاف را مطابق با ماده 5 فراهم کنید.5.5 الزامات GB / T9978.1-2008

در دسترس در دو اندازه از سنجه های شکاف:

± 0.1mm با قطر 6mm

± 0.2mm با قطر 25mm

الزامات ساختاری آن:

قاب پد و سُند اندازه گیری شکاف، میله های استوایی است که از فولاد ضد زنگ هستند و طول دستگیره ای عایق دارند.

3حسگر T و فشار سنج فرقی

حسگر مقاومت درجه حرارت بالایی دارد. دستگاه کنترل و تحلیل فشار کوره با مارک زیمنس.
