آزمایشگاه UL723 ASTM E84 مصالح ساختمانی ویژگی های سوزاندن سطوح تست تجهیزات
کاربرد:
این روش برای تعیین ویژگی های سوختگی سطح مواد ساختمانی و میزان پخش شعله در سطوح در معرض خطر مانند دیوارها و سقف ها (از جمله پلاستیک های جامد) می باشد، در حالی که اندازه گیری تراکم دود را اندازه گیری می کند.
این روش تست مربوط به سطح در معرض پوشش است که شامل سقف یا دیوار است، در صورتی که مواد یا مجموعه کامل با کیفیت ساختاری خاص خود یا جنبه ای که در آن آزمایش شده و مورد استفاده قرار می گیرد، قادر به پشتیبانی خود در موقعیت یا پشتیبانی در طول دوره آزمون این روش برای تعیین رفتار مربوط به سوزاندن مواد با مشاهده شعله پخش در امتحان نمونه مورد استفاده قرار می گیرد. گزارش ها برای گسترش شعله و چگالی دود ساخته شده است و لزوما رابطه بین دو اندازه گیری نیست.
استاندارد:
ASTM E84: روش آزمون استاندارد برای ویژگی های سوزاندن سطح مواد ساختمانی
UL723: آزمون برای ویژگی های سوزاندن سطح مواد ساختمانی
مولفه های:
1. قدرت: AC380V ± 10٪
2. حداکثر قدرت: 5KW

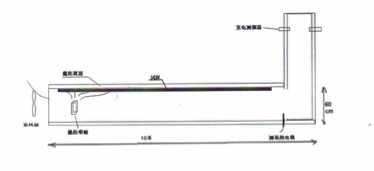

3. کوره تونل تست: طول 7.62M، انتهای باز انتهای 0.45M * 0.3M، حداکثر دمای firebrick 2500 ℃
4. محفظه آزمایشی از 16 پنجره ی اندازه گیری ایزومتریک و یک پنجره مشاهده ی آتش است که یک شیشه ی دو لایه ی درجه حرارت کوارتز درجه حرارت، قاب SUS304 از جنس فولاد ضد زنگ است.
5. با استفاده از ساختار مهر و موم آب، دو طرف صفحه پوشش نمونه در طول تست شکسته به مخزن، به منظور عملکرد مهر و موم بهتر است.
6. ورودی هوا شاتر قابل تنظیم است، که می تواند جریان هوا را در داخل کوره دقیق تر کنترل کند.
7. ترموکوپل: K-type، قطر 3mm، 3 مجموعه، امگا ایالات متحده وارد شده، دقت بالا، عمر طولانی، محدوده اندازه گیری: ≤1300 ℃
8. پورت اگزوز: است که از مستطیل به گرد، قطر 406mm است
9. اندازه گیری تراکم دود: موقعیت نصب کوره تونل مسافت 4.9 ~ 12.2M می باشد.
10. نصب سوزن گاز: سوزن باید 305 میلی متر از انتهای انتهای محفظه آزمون و 190 میلیمتر زیر سطح نمونه آزمایشی قرار گیرد.
11. منبع نور: دو مشعل گاز، فاصله اطراف نازل 203mm، خروجی انرژی 5.3Mj / min.
12. سیستم جرقه زنی: احتراق الکترونیکی ولتاژ بالا.
13. مواد و تابع کامپوننت:
① اندازه کور آزمایش: L9456 * W1067 * H1400، از جمله دودکش.
② پایه کوره از 100 * 50 فولاد کانال جوش داده شده با یکدیگر، درمان اسپری سطح ساخته شده است
③ دودکش: دودکش دو لایه، مرکز پر از آزبست درجه حرارت بالا، لایه داخلی ورق فولاد ضد زنگ SUS304، ورق گالوانیزه ورقه ورقه خارجی با T1.2
④ صفحه نمونه: هیئت مدیره سیمان سیلیکات کلسیم، درجه حرارت مقاوم در برابر 1300 ℃
⑤ پوشش نمونه: فولاد ضد زنگ T2.0 SUS304
⑥ جعبه کنترل: تصویب T1.2 سرد صفحه، ماشین ابزار CNC شکل، قوس شکل زیبا، سطح رنگ سفید است.
14. سیستم کنترل گاز و گاز:
① گاز: گاز (خلوص 99٪)، توسط خود شما.
② سیستم کنترل گاز شامل جریان سنج، فشار سنج U نوع فشار، فشار سنج، شیر تنظیم کننده فشار.
③ جریان متر: نام تجاری داخلی، محدوده 2 ~ 20L / min، دقت 2٪.
④ فشار سنج نوع U: اصلی از ایالات متحده آمریکا، ستون آب 0 ~ 36 اینچ، درجه تجزیه و تحلیل 0.1 اینچ.
⑤ اندازه گیری فشار: 0 ~ 200Kpa (0 ~ 30psi)، رزولوشن 5Kpa.
⑥ دریچه تنظیم فشار: 0 ~ 10kg / min به طور مداوم قابل تنظیم است.
15. سیستم اندازه گیری تراکم دود:
① منبع نور: چراغ هالوژن کوارتز وارد شده است.
② قدرت اسمی: 100 وات.
③ ولتاژ نامی: 12 ولت.
④ مقدار بازگشت نور نور: 2000 ~ 3000Lm.
⑤ گیرنده: پاسخ طیفی متناسب نور متر از کمیسیون بین المللی روشنایی (CIE) است.
⑥ نصب و راه اندازی: در یک قسمت از لوله با طول 150 نصب، در انتهای دیگر پنجره ضد گرد و غبار است، دیوار داخلی لوله سیاه و سفید و ضد انعکاسی است.
⑦ انتقال نور 0٪ به معنای عبور نور نیست، 100٪ بدون سایه است، همه از طریق عبور می کنند.
امکانات:
1. اندازه گیری سرعت انتشار شعله بر اساس زمان شعله از طریق پنجره به منظور تخمین پس از نمونه نور، دریافت منحنی سرعت شعله انتشار، که روش به رسم گسترش شعله و زمان پخش از طریق پنجره است. در صورت تست، تجهیزات ابتدا باید کالیبراسیون شوند و سپس دو آزمون اولیه انجام شود. اولین تست اولیه این است که نمونه بلوط قرمز را شناسایی کند، نسل شعله اش را تولید و تولید سیگار را به صورت 100 انجام دهد (این روش همچنین تولید دود مواد را اندازه گیری می کند). دومین آزمایش آزمایشی آزبست سیمان است و دو مقیاس بالاتر از آن را به صفر می رساند. سپس دود سیگنال و سرعت منحنی سرعت شعله را تعیین می کنید، محاسبه شاخص پخش فلامن (FSI)، روش: اگر این مساحت کل کمتر یا برابر باشد به 29.7m · دقیقه، یعنی FSI = 0.515AT؛ اگر مساحت کل بیش از 29.7m · دقیقه باشد، این FSI = 4900 / (195-AT) است.
2. میزان پخش شعله چوب بدون پردازش های مختلف 60 تا 230 است، تولید دود نیز در حین احتراق اندازه گیری می شود و رتبه آن در همان محدوده تقسیم می شود.
3. مقدار FSI مواد اندازه گیری شده با روش تونل بین 0 تا 200، و کوچکتر مقدار FSI، کمتر خطر آتش سوزی است. ساختمان های بالا و راهرو باید از FSI <25 مواد استفاده کنید، 25 <FSI <100 مواد فقط می تواند مورد استفاده قرار گیرد برای نیاز به آتش سوزی بسیار سخت نیست، در حالی که FSI> 100 مواد مورد نیاز از بازدارنده شعله را برآورده نمی کند.
4. کلاس A 25-25، کلاس ب 26-75، کلاس C 76-200، نمونه ای است که دود سیگنال کمتر از 450 و منحنی نرخ پخش شعله است، سپس محاسبه شعله گسترش شاخص (FSI) نمونه، روش این است: اگر این مساحت کل مساحت کمتر از 29.7 متر مین باشد، یعنی FSI = 0.515AT؛ اگر مساحت کل بیش از 29.7m · دقیقه باشد، این FSI = 4900 / (195-AT) است.
روش:
1. شش عدد نمونه، قرار داده شده تحت سیمان سیلیکات کلسیم ضخامت 12mm.
2. مشاهده داده ها:
A. زمان را در شعله وارد کنید به هر نقطه مشاهده
B. فاصله شعله را در 1.5 دقیقه اول اندازه گیری کنید
C. فاصله شعله پخش را در طول تمام آزمایش (10 دقیقه)
D. اندازه شعله پخش حداکثر فاصله و زمان را اندازه گیری کنید
3. روش قضاوت:
| طبقه بندی | شعله در 1.5 دقیقه گسترش یافت (میلی متر) | شعله نهایی پخش شده (میلی متر) |
| کلاس 1 | 165 (+25) | 165 (+25) |
| کلاس 2 | 215 (+25) | 455 (+25) |
| کلاس 3 | 265 (+25) | 710 (+25) |
| کلاس 4 | بیش از حد کلاس 3 |
BS کلاس 1 قاضی استاندارد:
① در طول نمونه های شش عدد، نمونه ای که بزرگترین مقدار "1.5 دقیقه شعله منتشر شده" و "آخرین مقدار گسترش شعله" است، نباید بیش از حد مجاز (یعنی مجموع ارزش های داخلی و خارجی)
② "مقدار انتشار شعله 1.5 دقيقه" و "مقدار گسترش آخر شعله" نمونه هاي پنج عدد ديگر نبايست از مقدار استاندارد (که ارزش بيروني)
قسمت 6: پخش آتش
① روش آزمون: اندازه گیری تغییر دما (گرمایش) توسط سنسور ترموکوپل را از طریق فضای بسته بندی هنگام سوزاندن نمونه اندازه گیری کنید.
② داده ها را مشاهده کنید: درجه حرارت هر 30 ثانیه در عرض 3 تا 3 دقیقه اندازه گیری می شود؛ درجه حرارت هر 1 دقیقه در طی 4-10 دقیقه اندازه گیری می شود؛ درجه حرارت هر 2 دقیقه در طی 12-20 دقیقه اندازه گیری می شود و فقط 3 بار اندازه گیری می شود.
③ روش قضاوت:
S1 = S2 = S3 =
S = S1 + S2 + S3
t ----- زمان، در دقیقه، 0 هنگام احتراق
- دمای نمونه، در ℃، در زمان t
--- دمای استاندارد، در ℃، در زمان t
استاندارد قضایی BS Class 0: شاخص کل کلاس مواد 1 S بیشتر از 12 نیست؛ اولین زیر شاخص بیش از 6 نیست که می تواند به عنوان کلاس 0 تعیین شود.
شرایط محیطی:
1. سطح زمین، به خوبی تهویه، غیر قابل اشتعال، انفجار، گازهای خوردگی و گرد و غبار.
2. هیچ منبع قوی پرتو الکترومغناطیسی در نزدیکی وجود ندارد.
3. فضای کافی در اطراف تجهیزات را برای نگهداری نگه دارید.
4. دما: 5 ℃ ~ 30 ℃.
5. فشار: 86 ~ 106kpa.
6. AC3800V / 50HZ.
7. محدوده نوسان: 380V ± 10٪.
8. محدوده نوسان فرکانس مجاز: 50Hz ± 1٪.
9. کاربر نیاز به پیکربندی دستگاه با ظرفیت مناسب سوئیچ های هوا و قدرت را در محل نصب و نصب دارد و تجهیزات باید مستقل و منحصرا از این سوئیچ استفاده کنند.
10. اگر تجهیزات کار نمی کند، دمای محیط باید در حدود 0 تا 45 ℃ حفظ شود
