ایزو 9239-1 ASTM E648 تست کننده شار تابشی بحرانی با منبع انرژی گرمایی تابشی
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | تستر آتش سوزی مواد ساختمان | استفاده: | آزمون شار تابشی بحرانی |
|---|---|---|---|
| ماده: | فولاد ضد زنگ | محدوده اندازه گیری شار حرارتی: | (0-15) Kw / M2 |
| دقت اندازه گیری شار حرارت: | ± 0.2Kw / M2 | قدرت: | 220V 50HZ |
| اندازه: | L1420 * W1200 * H2300MM | وزن: | 750 کیلوگرم |
ایزو 9239-1 ASTM E648 تست کننده شار تابشی بحرانی با منبع انرژی گرمایی تابشی
شرح:

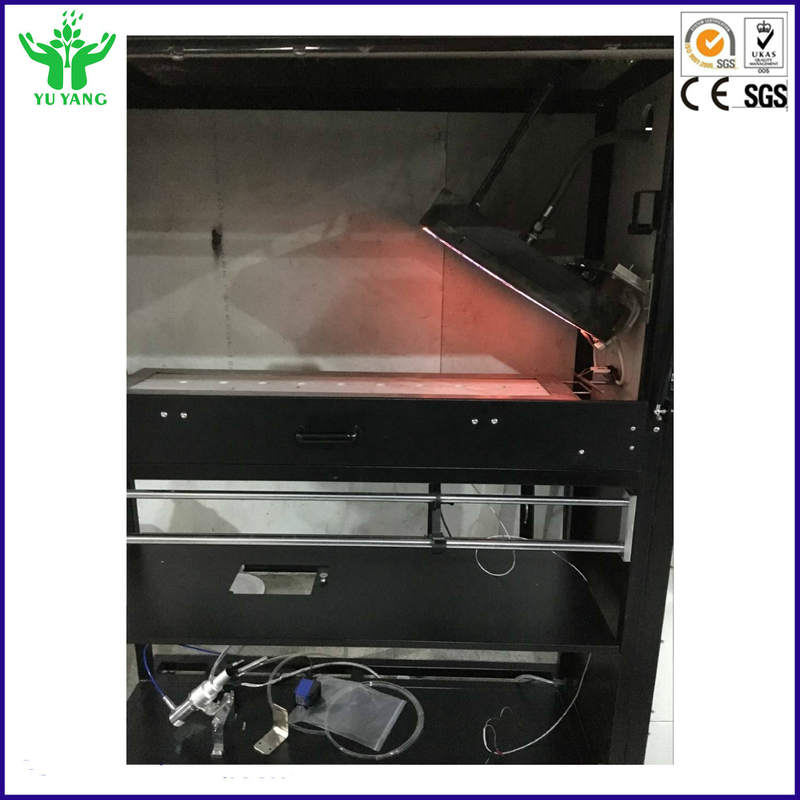

تست پانل سر و صدا (FLUX RADIANT CRITICAL)، ASTM E 648، NFPA 253، FED. STD نه 372، NBSIR 75-950: دستگاه پانل تابش تابش شامل یک نمونه آزمون پوشش کف به صورت افقی است که انرژی شعاعی را از یک پانل تابشی تحت فشار هوا که در بالا یک انتهای نمونه قرار گرفته و در زاویه 30 درجه قرار دارد، دریافت می کند. پانل تابشی یک پروفیل شعاع شونده را در امتداد طول نمونه تولید می کند که از حداکثر 1.1 W / cm2 بلافاصله تحت پانل تا حدود 0.1 W / cm2 در انتهای نمونه آزمون است. برای شروع سوسپانسیون در نمونه مورد استفاده قرار می گیرد. فاصله سیستم کفپوش به خاموش شدن به وات بر سانتیمتر مربع (W / cm2) تبدیل می شود و به عنوان شعاع بحرانی (CRF) گزارش می شود. این حداقل انرژی تابشی است که باید برای جلوگیری از انتشار شعله در سیستم کفپوش مورد نیاز باشد. در این آزمایش، یک عدد بالاتر نشان دهنده سیستم مقاوم تر شعله است؛ یعنی 0.45 W / cm2 بهتر از 0.22 W / cm2 است.
استاندارد:
GB / T11785 "اندازه گیری عملکرد احتراق کف پوش - منبع حرارت تابشی"
ISO9239-1: 2002 "عملکرد احتراق کفپوش بخش 1 - عملکرد احتراق با منبع حرارت تابشی تعیین می شود"
ASTM E648: روش آزمون استاندارد برای شیب تابشی بحرانی سیستم های پوشش کف با استفاده از حرارت تابشی
ASTM E970: روش آزمون استاندارد برای شار تابشی بحرانی در معرض عایق های کف اطاق با استفاده از منبع انرژی تابشی
NFPA 253: روش آزمون استاندارد برای شار بحرانی تابشی از سیستم های پوشش کف با استفاده از منبع انرژی تابشی
ISO9239-1: 2002 "عملکرد احتراق کفپوش بخش 1 - عملکرد احتراق با منبع حرارت تابشی تعیین می شود"
ASTM E648: روش آزمون استاندارد برای شیب تابشی بحرانی سیستم های پوشش کف با استفاده از حرارت تابشی
ASTM E970: روش آزمون استاندارد برای شار تابشی بحرانی در معرض عایق های کف اطاق با استفاده از منبع انرژی تابشی
NFPA 253: روش آزمون استاندارد برای شار بحرانی تابشی از سیستم های پوشش کف با استفاده از منبع انرژی تابشی
پارامتر:
1. منبع تغذیه: AC 220V، 50HZ؛
2. قدرت کل: 2KW؛
3. تایمر: دقت زمان <1s / h؛
4. محدوده اندازه گیری جریان شار حرارتی: (0-15) Kw / m2؛
5. دقت دما: ± 0.2Kw / m2؛
6. دقت دما شار حرارت: ± 3٪؛
7. محدوده اندازه گیری دمای تابش حرارتی: 400-600 ℃، دقت ± 0.5 ℃؛
8. خطای دمای سیاه و سفید: ± 5 ℃؛
9. سرعت اگزوز: (2.5 ± 0.2) m / s؛
10. ظرفیت خروجی: (39-85) متر مکعب در دقیقه؛

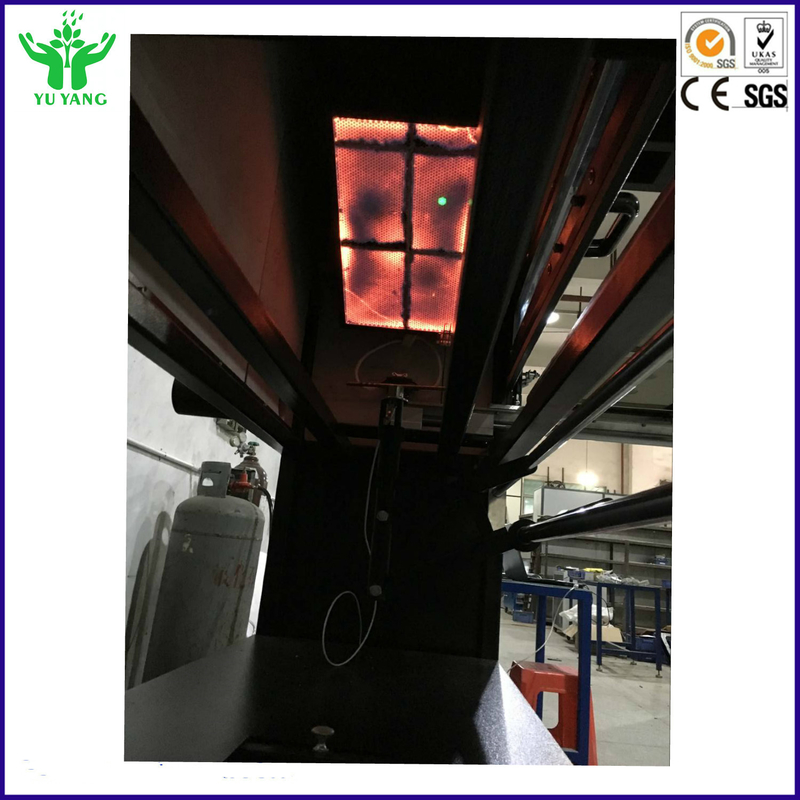

11. پانل تابشی مقاوم در برابر زنگ: 300mm × 450mm، حدود 900 ℃ درجه حرارت بالا؛
12. ترموکوپل: فولاد ضد زنگ فولاد ضد زنگ ترموکوپل 3.2 میلیمتر؛
13. الزامات توزیع شار حرارتی: در 200 میلیمتر: (9.1 ± 0.4) KW / m2؛
در 400 میلیمتر: (5.0 ± 0.4) KW / m2؛
در 600mm: (2.4 ± 0.2) KW / m2؛
14. گازهای احتراق: پروپان (مشتری)؛
15. جریان گاز احتراق: (0.002 ± 0.002) L / S؛
16. مشعل احتراق: قطر بیرونی ¢ 10mm قطر داخلی ¢ 6mm، لوله مشعل ضربه 35 ¢ 0.7mm سوراخ؛
17. ارتفاع شعله: 60 تا 120 میلیمتر قابل تنظیم؛
18. سیستم جرقه زنی: احتراق الکترونیکی ولتاژ بالا؛
19. سیستم اگزوز قدرتمند: این دستگاه با یک فن اگزوز قدرتمند مجهز شده است، هنگامی که تست کامل می شود، سیستم اگزوز فن خروجی را خارج می کند.
مشخصات:

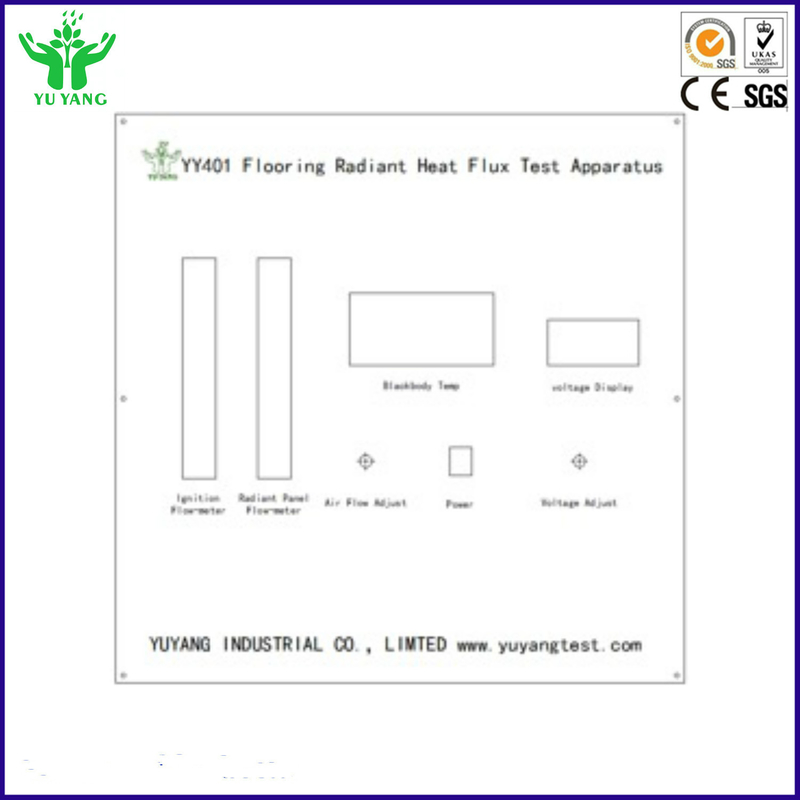

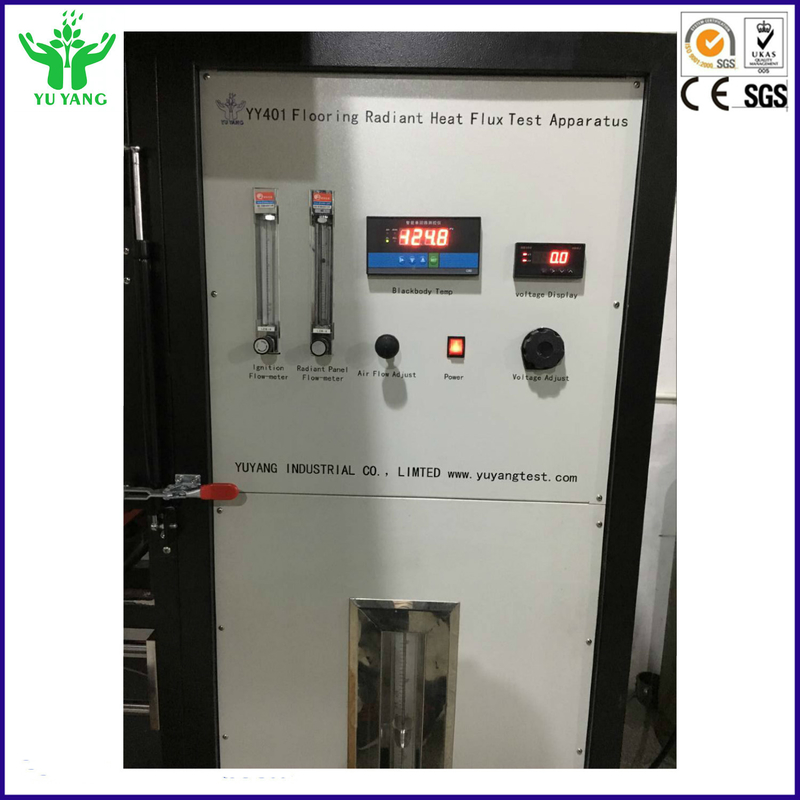

1. دستگاه از محفظه احتراق و جعبه کنترل ساخته شده است.
2. محفظه احتراق: L1420 * W1200 * H2300 (میلی متر)؛
3. ابعاد طرح: L2530 * W1270 * H2700mm (شامل کابینت برق)؛
4. جعبه کنترل / محفظه احتراق مواد: با کیفیت بالا (تی = 1.2mm) 304 فولاد ضد زنگ، ماشینکاری CNC، شکل دایره ای زیبا؛
5. Blowtorch: ساخته شده توسط شرکت ما، مواد 304 فولاد ضد زنگ، مطابق با استاندارد GB / T11785؛
6. سایر قطعات مکانیکی از 304 فولاد ضد زنگ یا A3 مواد ضخیم تر شدن، ضد خوردگی و زنگ زدگی ساخته شده است.
1. منبع تغذیه: AC 220V، 50HZ؛
2. قدرت کل: 2KW؛
3. تایمر: دقت زمان <1s / h؛
4. محدوده اندازه گیری جریان شار حرارتی: (0-15) Kw / m2؛
5. دقت دما: ± 0.2Kw / m2؛
6. دقت دما شار حرارت: ± 3٪؛
7. محدوده اندازه گیری دمای تابش حرارتی: 400-600 ℃، دقت ± 0.5 ℃؛
8. خطای دمای سیاه و سفید: ± 5 ℃؛
9. سرعت اگزوز: (2.5 ± 0.2) m / s؛
10. ظرفیت خروجی: (39-85) متر مکعب در دقیقه؛
11. پانل تابشی مقاوم در برابر زنگ: 300mm × 450mm، حدود 900 ℃ درجه حرارت بالا؛
12. ترموکوپل: فولاد ضد زنگ فولاد ضد زنگ ترموکوپل 3.2 میلیمتر؛
13. الزامات توزیع شار حرارتی: در 200 میلیمتر: (9.1 ± 0.4) KW / m2؛
در 400 میلیمتر: (5.0 ± 0.4) KW / m2؛
در 600mm: (2.4 ± 0.2) KW / m2؛
14. گازهای احتراق: پروپان (مشتری)؛
15. جریان گاز احتراق: (0.002 ± 0.002) L / S؛
16. مشعل احتراق: قطر بیرونی ¢ 10mm قطر داخلی ¢ 6mm، لوله مشعل ضربه 35 ¢ 0.7mm سوراخ؛
17. ارتفاع شعله: 60 تا 120 میلیمتر قابل تنظیم؛
18. سیستم جرقه زنی: احتراق الکترونیکی ولتاژ بالا؛
19. سیستم اگزوز قدرتمند: این دستگاه با یک فن اگزوز قدرتمند مجهز شده است، هنگامی که تست کامل می شود، سیستم اگزوز فن خروجی را خارج می کند.
مشخصات:
1. دستگاه از محفظه احتراق و جعبه کنترل ساخته شده است.
2. محفظه احتراق: L1420 * W1200 * H2300 (میلی متر)؛
3. ابعاد طرح: L2530 * W1270 * H2700mm (شامل کابینت برق)؛
4. جعبه کنترل / محفظه احتراق مواد: با کیفیت بالا (تی = 1.2mm) 304 فولاد ضد زنگ، ماشینکاری CNC، شکل دایره ای زیبا؛
5. Blowtorch: ساخته شده توسط شرکت ما، مواد 304 فولاد ضد زنگ، مطابق با استاندارد GB / T11785؛
6. سایر قطعات مکانیکی از 304 فولاد ضد زنگ یا A3 مواد ضخیم تر شدن، ضد خوردگی و زنگ زدگی ساخته شده است.
