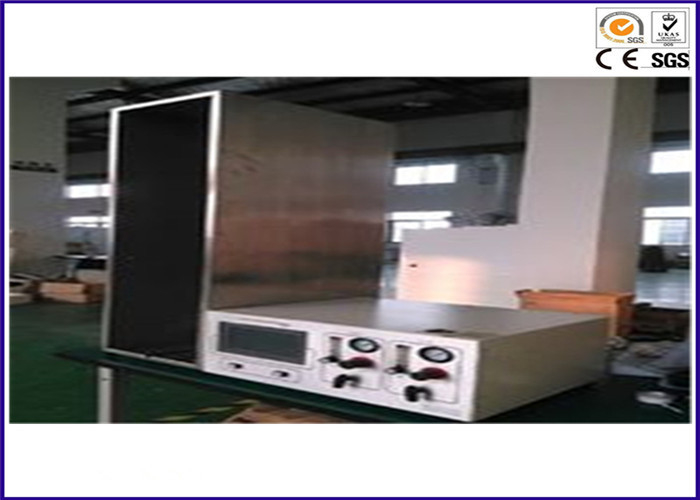

کوره تست مقاومت در برابر آتش IEC 60331، تجهیزات تست ضربه برای سیم / کابل

IEC 60331 سیم و کابل تجهیزات مقاوم در برابر ضربه مقاوم در برابر آتش

شرح:

سیم و کابل تست مقاومت ضربه مقاوم در برابر آتش برای تشخیص مقاومت آتش سیم کشی و شبکه برق، آتش سوزی در حداقل 830 درجه، شعله و استفاده از لرزش تاثیر خاص، مدار تست یکپارچه کابل استفاده می شود.

استانداردها:

IEC 60331 تست سیم و کابل مدار یکپارچه در شرایط شعله

IEC 60331 Part 12 Instrument - حداقل زیر 830

IEC 60331 Part 31 اصلاحات و الزامات احتراق تاثیر - ولتاژ نامی تا کابل KV 0.6 / 1.0

ویژگی های اصلی:

1. منبع حرارت برای نوع کمربندهای نازل مشعل پروپان، طول نامی آن 500 میلی متر است، مجهز به مخلوط کن ونتوری؛
2. 3 ردیف سوراخ های احتراق تنظیم شتاب، قسمت جلو از مشعل عرض متوسط: 15mm، قطر سوراخ: 1.32mm، مرکز سوراخ فاصله: 3.2mm؛
3. قاب نردبان تست کابل نصب بر روی پایه فولادی پشتیبانی می شود.
4. در فرایند تست با توجه به الزامات آزمون اندازه گیری اندازه اندازه کابل های مختلف عمودی در هر دو طرف نردبان (طول آزمون نردبان: 1200mm، ارتفاع: 600mm، وزن: 18 + 1kg)؛
5. ژنراتور ضربه یک نوار دور با کربن فولاد کم با قطر 25 + 1mm و طول 600 + 5mm است؛
6. ژنراتور شوک به موازات چرخش محور قاب نردبان برای چرخش آزاد مرکز، و فریم نردبان سمت چپ 200 + 5mm؛
7. میله محوری در دو قسمت لایه بندی می شود، بخش طولانی تر قاب نردبان تاثیر، طول 400 + 5mm؛
8. فاصله پایین پایه فیدر احتراق کمتر از 200mm و فاصله از دیوار جعبه کمتر از 300mm است.
9. محور مشعل از انتهای پایین نمونه های کابل 40 ~ 60mm از محور طولی محور عمودی در مورد کابل مشعل 100 ~ 120mm.
