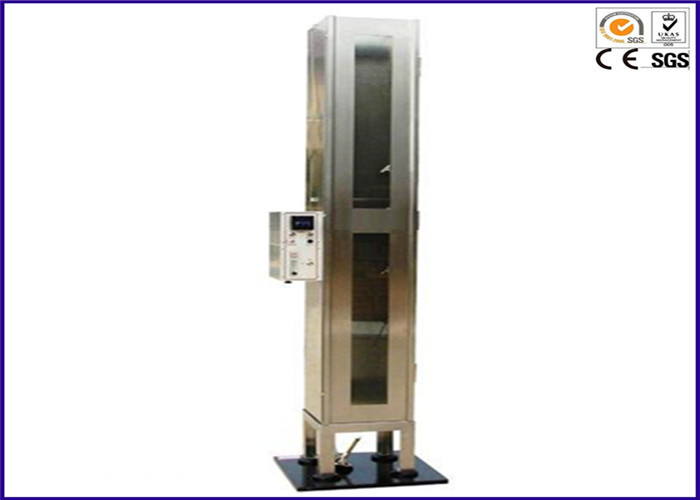

آزمایشگاه آتش نشانی NFPA 701، آزمایش ترویج شعله برای پارچه / فیلم

NFPA-701 Textiles and Films Flame Spreading تجهیزات تست زنی

کاربرد:

این برای ارزیابی انتشار شعله فراتر از محدوده در معرض منبع احتراق استفاده می شود. این پارچه برای پوشش پارچه ای و پارچه های چند لایه، فیلم ها و پرده های پلاستیکی، با یا بدون تقویت یا پشتی، با تراکم بیش از 700 گرم در متر مربع، پوشش می دهد.

استاندارد:

روش NFPA 701-2004 2

مشخصات:

1. آزمایشگاه: مطابق با 12.2 NFPA 701-2004

1.1 مشخصات کوره: طول، عرض (305 ± 5) میلیمتر، ارتفاع (1030 ± 2130) میلیمتر؛

1.2 ساختار: ساخته شده از فولاد ضد زنگ 304 # فولاد ضخیم. در مقابل یک پنجره مشاهده شفاف؛

1.3 نمونه بارز برتر:

1.3.1 از پایین لبه بدنه کوره 1190 ± 10mm، هر دو طرف باید به تراز افقی 4mm از سوراخ تنظیم شود؛

1.3.2 شامل میله های فولادی با قطر (1.5 ± 0.1) میلی متر یا (3.0 ± 0.1) میلی متر و طول (330 ± 10) میلی متر، که یک پایان به یک نقطه تیز برش می شود؛

1.4 میله نمونه پایین: شامل میله های فولادی با قطر (1.5 ± 0.1) میلی متر و (255 ± 10) میلی متر در طول، که یک سر به یک نقطه تیز می شود؛

1.5 خط راهنمای عمودی:

1.5.1 یک جفت سیم هدایت عمودی ساخته شده از سیمهای فولادی نرم در مرکز کوره (5-100 میلیمتر) در طرف چپ و راست قرار دارد (فاصله جفت سیم (5 ± 200 میلیمتر) )؛

1.5.2 فاصله بین خطوط هر جفت (25 ± 2) میلیمتر (از جلو به پشت در جعبه)

1.5.3 سیم راهنمای عمودی باید بر روی میله قطر (0.05 ± 0.05 میلیمتر) نصب شود

1.6 بخش فوقانی اتاق آزمایشی بایفل بافت شیشه ای با ابعاد (1000 ± 10) میلی متر × (125 ± 5 میلیمتر) نصب می شود. پارچه فیبر شیشه ای باید با موضوع دوخت شیشه ای در هر طرف (3 ± 40 میلیمتر) (میلیمتر 3 ± 2) میلی متر (330 ± 5) میلیمتر و از طریق سوراخ (0.5 ± 4 میلیمتر) در وسط بالا از محفظه؛ (4 ± 0.5) میلی متر × 25 ± 1) میلی متر، هر انتهای گرد است؛

2 مشعل:

2.1 نصب شده در صندلی ثابت، به یک شیب 20 درجه ای؛

2.2 گرمای مشعل: 800BTU / ft3 ~ 1000BTU / ft3

2.3 نازل از پایین تست: 100mm

2.4 Flowmeter: برای فلومتر روتور، حداکثر محدوده باید 150 L / hr یا 300 L / hr

2.5 سوپاپ سوزنی: ارتفاع شعله را تنظیم کنید

2.6 فشار سنج: 0 ~ 1Mpa، دقت 0.5

2.7 مقیاس اندازه گیری شعله: اندازه گیری شعاع شعله و اندازه نمونه با دقت 1 میلیمتر

3 بخش کنترل:

3.1 جرقه زنی: آتش سوزی خودکار ولتاژ بالا

3.2 تایمر:

3.2.1 زمان احتراق: 0-99.99s دلخواه تنظیم، وضوح 0.01s، دقت 0.1s

3.2.2 ادامه مدت احتراق: 0-99.99s به طور دلخواه تنظیم، وضوح 0.01s، دقت 0.1s

3.3: کنترل اتوماتیک: مانند احتراق، زمان احتراق، زمان احتراق ادامه می یابد.
